鉄鋼業向け振動モニタリング



振動監視は人間の安全、製品の有効性、機械の長寿命を保証します



製鋼所は、鋼を生産および加工する際に最も過酷な条件のいくつかにさらされます。機械は、高温、有害な化学物質や毒素、そして激しい使用などの極端な条件にさらされます。したがって、振動監視は、稼働時間の確保、人間の安全、製品の有効性、そして機械の長寿命を保証するために不可欠です。

製鉄所で一般的に見られる機械には以下のものがあります:

• 高炉
• 製鋼所
• 焼入れ装置
• CCM（連続鋳造機）
• 直線矯正機
• ルーパー
• ガーター
• コンベヤ
• モーター
• ヒーター
• ボイラー
• ポンプ
• 配管
• クレーン

製鉄所での一般的な故障には以下のものがあります:

• 機械の不適切な潤滑
•  ロールベアリングの故障
•  油圧ポンプの故障



製鋼所内での監視には、いくつかの課題があります。これには以下が含まれます：

• 高温
• 安全上の懸念
• 有毒な化学物質およびガス
• アクセスの制限
• 継続的に監視する必要があるのは何か？
• 過酷な環境に適した装備の選択

鉄鋼製造におけるプロセスの多様性により、CTCは振動監視ハードウェアを特定のプロセスおよび環境に合わせて調整することを推奨します。

恒久的な監視は、繰り返し可能性のためだけでなく、手の届きにくい場所や高温・腐食性の環境における人間の安全の懸念のためにも、これらのプロセスの多くで好まれる方法です。

最初に考慮すべきことは、プロセスモニタリングまたは動的振動解析があなたの状態監視プログラムに適しているかどうかです:

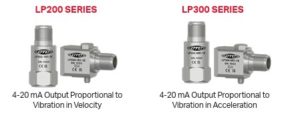

プロセスモニタリングには4-20 mAループ電源センサーが必要であり、これにより機械全体の振動レベルを提供し、プラントのDCS、PLC、またはSCADAシステムを使用して傾向を追跡したり警報を発したりすることができます。プロセスモニタリングには、速度または加速度に比例した4-20 mA信号を出力する恒久的に取り付けられたループ電源センサーが必要です。プロセスモニタリングは機械の健康状態の全体的な理解を提供しますが、動的振動解析と同じレベルの詳細な診断データを提供することはできません。

動的振動分析により、トレンドデータや機械の健康診断が可能になります。しかし、動的振動センサーは、CTCのSC300シリーズ信号コンディショナーと組み合わせることで、プロセス監視と動的分析の両方に対応したハイブリッドアプローチを作成できます。信号コンディショナーは、動的センサーからの信号を4-20 mA出力に変換するため、プラントのDCS、PLC、またはSCADAシステムでトレンドやアラームに使用できるだけでなく、より詳細な予知保全にも使用できます。

信号コンディショナがあなたのプログラムに適しているかどうかに関わらず、CTCには鉄鋼産業の用途に使用できるさまざまな加速度計があります



標準加速度計の提供（250°Fまでの環境用）

高温IEPE製品（最大325°Fまでの環境向け）：

三軸センサーの提供内容:

デュアル出力振動および温度の提供:

信号コンディショナと筐体：

SC300

USB対応の信号コンディショナーは、シングルバンド振動またはデュアルバンド振動出力オプションで提供されます。

すべてのSC300シリーズ信号コンディショナには、オプションの温度出力が装備されており、CTC TA200シリーズの二重出力振動・温度センサーと併用することができます。

SCE210/410

Nema 4X、最大8台のSC300信号コンディショナー用ステンレススチール筐体。

SCD100

Nema 4X、最大4台のSC300信号コンディショナー用のガラス繊維振動保護およびリレーシステム、スイッチリレーまたは表示のみを含めるオプション付き、オプションの積層信号灯付き

推奨されるケーブルおよびコネクタの提供内容:

鉄鋼業界向けに、CTCは最適な耐化学性と耐熱性のために頑丈なケーブルとコネクタを選ぶことを推奨します。

当社のViton™ブーツシリーズ（Vシリーズ）コネクタは、単軸、二重出力、および三軸対応のオプションで利用可能です。Vシリーズコネクタは、最高の耐薬品性、IP69接続、高い耐熱性を提供します。

当社のAシリーズコネクタは、さまざまな材料の選択肢があり、鉄鋼業界の用途にも最適なオプションです。CTCは、耐薬品性の目的でPPSまたはナイロンのAシリーズコネクタを推奨しています。

ジャンクションボックスの提供

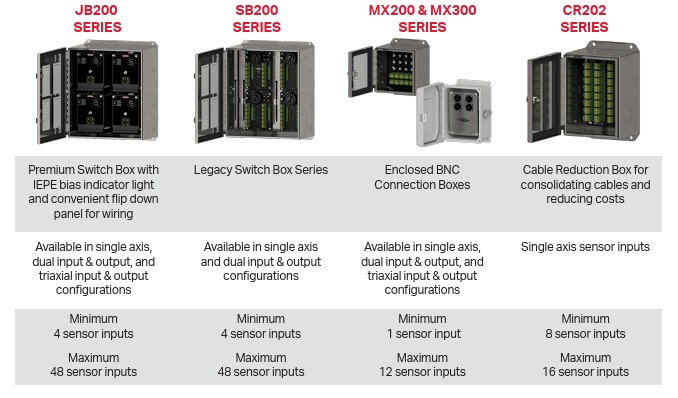

ジャンクションボックスは、局所的な測定やオンライン振動監視システムへのデータ伝送に使用できます。ジャンクションボックスは、振動信号の手動ルートデータ収集時に、ケーブル削減やスイッチ出力の目的でも使用できます。鉄鋼製造における過酷な環境のため、ステンレス製ジャンクションボックスが推奨されます。

プロセスモニタリング用ループ電力センサーの提供:

ループ電力センサー用リレーおよび保護機器：

CTCのPMX1500は、ディスプレイ付きおよびリレー付きまたはディスプレイのみの1～4チャンネルのファイバーグラスエンクロージャです。これらのエンクロージャはループ電源センサー入力用に設計されており、リレーはアラームやシャットダウンを起動することができます。オプションでスタックライトも利用可能です。

流体軸受の予知保全:

多くの大型モーター、発電機、およびギアボックスは、その回転軸を支えるために流体膜ベアリングを組み込みます。これらの軸は監視が必要であり、XおよびY方向のラジアル近接プローブを使用して行うことができます。



流体軸受の予知保全:

多くの大型モーター、発電機、およびギアボックスは、その回転軸を支えるために流体膜ベアリングを組み込みます。これらの軸は監視が必要であり、XおよびY方向のラジアル近接プローブを使用して行うことができます。

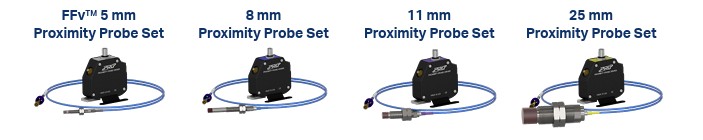

CTCのPROライン近接プローブは非接触渦電流センサーであり、機械のシャフトの振動をケースに対して測定し、ベアリング内のシャフトの位置（ギャップ）を測定します。CTCは、標準およびアーマージャケットケーブルの両方で、FFvTM 5 mm、8 mm、11 mm、25 mmのプローブを提供しています。すべてのシステムに対応するドライバーおよび延長ケーブルも利用可能です。

CTCは、以下を含むドライバー出力オプションおよびドライバー校正用の材料を幅広く提供しています。

• 4140 鋼
• 1045 ステンレス鋼
• 17-4 ステンレス鋼
• 420 ステンレス鋼
• 304 ステンレス鋼
• 316 ステンレス鋼
• 360 黄銅合金
• AL7075-T6
