リバースマウント近接プローブハウジング

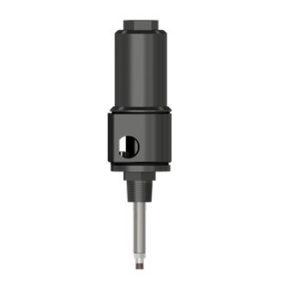

PROラインDM92000リバースマウント近接プローブハウジングアセンブリを提供しています



CTCは、厳しい製造環境で重要な近接プローブ機器を保護するよう設計された、PROラインDM92000リバースマウント近接プローブハウジングアセンブリを提供しています。

機械を停止せずに、機械軸とプローブの間の隙間を簡単に調整できます。

DM92000アセンブリは、アルミニウム製のボディとViton® Oリングによるシールを備えています。316Lステンレス鋼製の調整可能なプローブマウントスリーブは、非常に過酷な環境に耐えるよう特別に設計されています。リバースマウントプローブと貫通スリーブの間のスリーブ内部をシールするためにクラッシュワッシャが含まれています。現場で必要な作業は、プローブ配線や隙間調整にアクセスするためにカバーを取り外すことだけです。

最も重要な部分である近接プローブ自体は、調整可能なスリーブの底部にねじ込まれます。注：スリーブの長さは注文時に決定されます。

次に、スリーブは、最終的な監視調整の位置に機械の外部に取り付けられたベースに取り付けられます。スリーブとプローブは、その後、シャフトの適切な渦電流監視のために適切な隙間要件を満たすように調整されます。その後、プローブケーブルは通され、ベースの側面アクセス穴の一つから外に出ます。通常、この時点で導管がハウジングベースに取り付けられます。

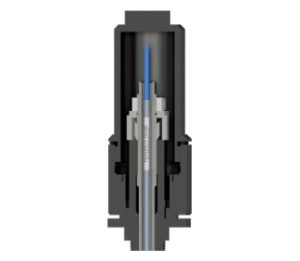

PROライン リバースマウント 近接プローブ ハウジング アセンブリ 内部



上部ハウジングは、プローブを延長ケーブルに接続するためのスペースを提供します。余分なケーブルは、ハウジングカバー内の調整可能なスリーブの周りに巻き付けてから、ハウジングの上部をベースに取り付けることができます。
