潜水用途向けの一体型ケーブルセンサー



潜水用途向けの一体型ケーブルセンサーの使用について

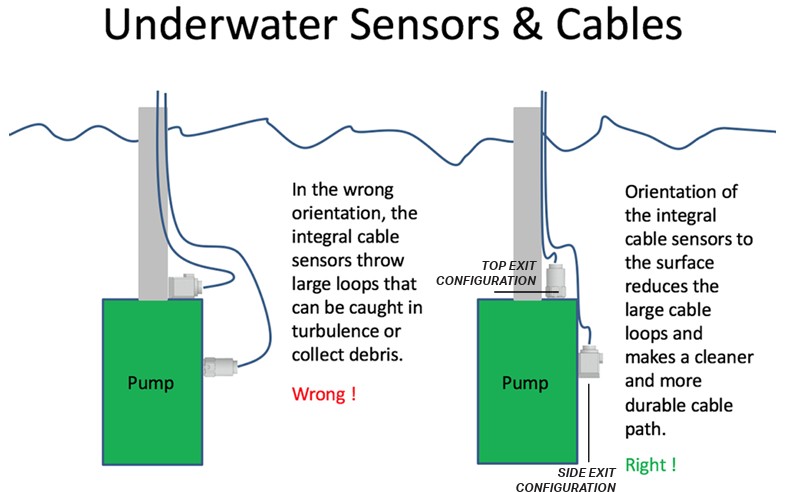

多くの産業プロセスでは、センサーを水没させる必要があります。センサーが水没する場合、浸漬される環境条件に応じた特定の要件を満たすように適切に設計されなければなりません。



センサー構造

CTCのすべてのセンサーは気密封止されており、すべてのセンサーがヘリウム漏れテストを受けており、溶接が不適切な継ぎ目に発生する微細な漏れを防いでいます。漏れテストの後、内蔵ケーブルはセンサー本体に半田付けされ、成形されます。

淡水でも海水でも、水没を伴うほとんどの状況では、他の潜在的に有害な化学物質が存在しない限り、ポリウレタン一体被覆ケーブルが適切な選択です。一体型ポリウレタン被覆ケーブルの場合、ケーブルはガラス絶縁の検出素子接点にハンダ付けされ、さらにステンレス鋼の補強部品があり、その上にケーブルとセンサーに成形されたポリウレタン製の応力緩和部が取り付けられています。



油や化学活性溶液への浸漬

センサーが、潜在的に有害な濃度で化学物質を含む油や溶液に浸漬される場合、通常は一体型FEPジャケットケーブルが推奨されます。一体型FEPジャケットセンサーは、ポリウレタンジャケット版と同じ基本的なセンサーボディ設計を使用しており、気密封止され、ヘリウム漏れ試験済みのボディです。一体型FEPジャケットケーブルは有害な化学物質に非常に耐性があり、最大200フィート（60メートル）まで浸漬可能で、これは一体型ポリウレタンジャケットセンサーを備えたCTCのセンサーラインと同じ深さです。



その他の研磨用途

追加の耐久性が必要な他の状況では、アーマージャケット付きFEPケーブルが推奨されます。上記の他の一体型ケーブルと同じ製造工程で作られており、一体型アーマードケーブルは、砂や砂利などの研磨性のある材料が存在する可能性がある用途で使用できます。
