潤滑および初期故障ベアリング検出のための警告用超音波の自動化



画期的な超音波技術の自動化について解説します



超音波技術とは何ですか？

超音波は、特に標準的な振動出力と組み合わせた場合に画期的な技術です。超音波技術は、高周波での共振を減衰させ、さらに高い周波数での共振ピークに曲線でつなげることによって機能します。



超音波技術の用途

超音波出力により、ユーザーは初期のベアリング故障を検知するためのアラートを受け取ったり、ベアリングハウジング内の潤滑状態を監視したりすることが可能であり、これはより一般的な産業利用の二つです。しかし、すべての超音波技術がこれらの用途に使用できるわけではありません。

CTC 超音波製品

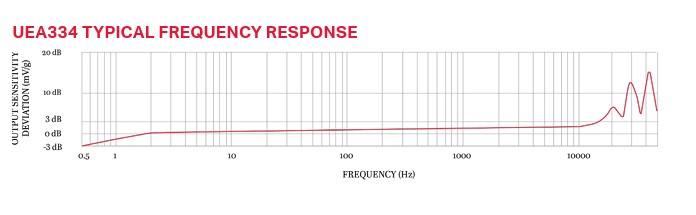

CTCのUEB332（トップ出口）およびUEA334（サイド出口）センサーシリーズは、±3 dBの許容範囲内で0.5 Hz～23 kHzの線形振動出力を組み合わせています。このセンサーの共振ピークは42 kHzであり、この1つのセンサーで振動範囲と超音波範囲の両方で高品質な出力を提供することができます。

両方の監視方法を実現するために、もう二台の異なるデバイスを使う必要はありません

センサー構造競争比較

1つのセンサーから両方の方法を利用して監視できるだけでなく、CTCのSC320信号コンディショナを使用してこれらの出力を自動化することもできます。

SC320信号コンディショナーはデュアルバンド技術を提供しており、ユーザーは1つのセンサーから2つの4-20 mA出力バンドを設定することができます。良い例としては、1つのバンドをISO標準フィルターの10 Hz〜1 kHzに設定して振動出力を自動化し、2つ目のバンドパスフィルターを20 kHz〜40 kHzに設定して超音波バンドを自動化することです。それだけではありません。SC320は絶縁BNCも提供しているため、UEBまたはUEAセンサーの真の生信号出力にアクセスすることも可能です。

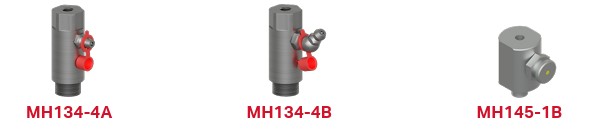

このセットアップを使用して潤滑プログラムの自動化を支援する場合、CTCは、超音波センサーをグリースポートに取り付けたまま、センサーを永久に設置できるZerkスタイルの取り付けアダプターも提供しています。
