XRifle ダイナミック RIS



高度な5G FR1/FR2 カバレッジ ソリューション



XRifle Dynamic RISとは

XRifle Dynamic RIS は、ミリ波およびサブ6GHz帯の5G/6G導入向けに設計された、先進的な再構成型インテリジェント・リフレクティング・サーフェス（Reconfigurable Intelligent Surface：RIS）ソリューションです。無線信号の伝搬を最適化し、ネットワーク性能を向上させるために、ビーム角度の調整や反射角の動的再構成がシームレスに行える機能を備えています。これにより、屋内外を問わず、さまざまな環境での信号カバレッジと品質が向上します。XRifle Dynamic RIS は、高周波帯域での信号減衰や遮蔽物による課題を克服し、見通し外（NLOS）環境でのカバレッジ拡大や、都市部・工業地帯などの困難な設置環境での接続性改善において重要な役割を果たします。

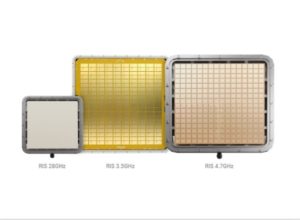

TMYTEKのXRifle Dynamic RISは、28 GHz（26〜30 GHz）、4.7 GHz（4.2〜5.2 GHz）、および3.5 GHz（3.35〜3.6 GHz）の3種類のモデルを提供しています。これらはカバレッジが弱いエリアでの信号品質を向上させ、反射角度を精密に制御することでネットワークの到達範囲を広げます。また、1つのコントローラーで最大4つのRISモジュールを制御でき、研究開発やフィールドトライアルから5G NR FR1/FR2ネットワークのプロトタイピングに至るまで、多様な展開シナリオに対応するスケーラブルなソリューションを提供します。



XRifle Dynamic RISを選択する理由

モジュール設計による柔軟性

1つのコントローラーで最大4つのRISモジュールをサポートし、さまざまなシナリオに応じた柔軟でカスタマイズ可能な展開を可能にします。



デュアルバンド対応

特定の周波数帯域（3.5 GHz、4.7 GHz、および28 GHz）に合わせた3つのモデルから選択でき、5G/6Gのさまざまなアプリケーションに対して最適なパフォーマンスを実現します。



ユーザーフレンドリーな制御インターフェース

直感的なGUIとAPIを介して構成を簡単に管理でき、リアルタイムでの調整やシームレスな統合が可能です。



主な特徴

• 周波数範囲:
  28 GHz RIS モデル：26〜30 GHz
  4.7 GHz RIS モデル：4.2〜5.2 GHz
  3.5 GHz RIS モデル：3.35〜3.6 GHz
• 角度範囲: 入射および反射で±60度
• 制御インターフェース：イーサネット
• 双方向
• 変調およびプロトコルに依存しない
• レゴスタイルのモジュール設計：最大4つのRISモジュールを同時に制御でき、カスタマイズ可能なアレイ構成を実現。



寸法

XRifle Dynamic RIS の仕様

パラメーター	ユニット	3.5 GHz RIS	4.7 GHz RIS	28 GHz RIS
周波数帯	GHz	3.35-3.6	4.2-5.2	26-30
偏向	-	Linear	Linear	Linear
行列のサイズ	-	10x10	16×16	32×32
入射角	deg	±60	±60	±60
反射の角度	deg	±60	±60	±60
RCS ゲイン @Inc.0	dB	35-38	44.6-46.7	48.2-56.2
3 dB ビーム幅 @Inc.0	deg	10-18	5.2-13.2	3.6-6.6
送信機からの距離	cm	> 90	> 90	> 51
RIS サイズ	cm	42.8×43.1	42.8×43.1	16.9×17.1
電力消費	W	5	5	20
供給電源	Vdc	12	12	12
制御インターフェース	-	イーサネット	イーサネット	イーサネット
寸法	cm	51×51×5.7	51×51×5.7	26.7×26.7×5.7
アプリケーション	-	Sub-6GHzネットワークのカバレッジを拡大すること。 Sub-6GHz領域での信号品質の改善。	Sub-6GHzネットワークのカバレッジを拡大すること。 Sub-6GHz領域での信号品質の改善。	5G NR mmWaveのカバー範囲を拡大する。 弱いmmWaveカバー地域での信号品質の向上。



コントローラ の仕様

パラメーター	ユニット	3.5 GHz RIS	4.7 GHz RIS	28 GHz RIS
制御インターフェース	-	10/100 Mbps イーサネット	10/100 Mbps イーサネット	10/100 Mbps イーサネット
パターンスイッチング時間	us	TBC	TBC	TBC
電力消費(Single RIS Unit)	W	8	10.5	24
電力消費 (4 RIS Units)	W	14	24	78
供給電圧	Vdc	12	12	12
寸法	mm	345x215x55	345x215x55	345x215x55
重量	kg	2	2	2
VESAマウント規格	mm	100x100	100x100	100x100



最大4つのDynamic RISモジュールを同時に制御

Dynamic RISは、レゴのコンセプトに似た「モジュール設計」を特徴とし、1つのコントローラーで最大4つのRISモジュールをサポートできます。これにより、エンドユーザーは大規模なアレイを簡単に組み立て、さまざまなアプリケーションニーズに対応できます。ユーザーは、3.5 GHz、4.7 GHz、および28 GHzのRISモジュールを同時に制御してFR1とFR2のシナリオをシミュレートすることもでき、製品の卓越した柔軟性と適応性を示しています。



構成1：同一周波数

この構成では、同一周波数（例: 28 GHz）で動作する最大4つのDynamic RISモジュールを組み合わせることができます。これらのモジュールを1つのコントローラーで接続することで、最大64×64サイズの大規模アレイを作成できます。この設定は、異なる構成でより高いユーザー容量、通信信頼性の向上、および解像度の向上が求められるシナリオに最適です。



構成2：周波数コンボ

この構成では、異なる周波数（例: 4.7 GHzと28 GHz）で動作するDynamic RISモジュールを組み合わせることができます。この設定は、1つのコントローラーで制御され、複数の周波数帯域の同時操作をサポートします。FR1とFR2のシナリオを1つの設定でシミュレートするため、広範な周波数範囲を必要とする研究者やアプリケーションに特に有効です。当社の3.5GHzおよび4.7GHz Sub-6 GHz RISテストベッドは、6G無線通信研究のために設計されており、6G、非見通し（NLOS）ビームフォーミング、スマートシティネットワークに取り組む研究室にとって最適なソリューションです。



ソフトウェア

TMXLAB Kitには、Dynamic RISのアダプティブ・ビームステアリングをサポートする高度なGUIが搭載されています。この機能により、入射および反射ビーム角度をリアルタイムで調整でき、システムがさまざまなアプリケーションの正確な要求に動的に適応することが保証されます。



5Gおよび6Gの屋外テストと長距離OTA評価の強化

TMYTEKのDynamic RISとアンリツ社の分散モジュールVNA、ME786xAを統合することで、精密な長距離OTAテストと効率的なテスト設計が可能になります。この組み合わせにより、さまざまな屋外環境でのDynamic RISの性能を徹底的に評価できます。これは、5Gおよび6G技術の開発と展開を加速するための重要なフィールドテストプラットフォームとなり、研究者、ネットワーク事業者、およびメーカーにとって重要です。
この統合は、将来のワイヤレスネットワークの計画と最適化に必要なデータを提供し、複雑な屋外シナリオにおけるTMYTEKのDynamic RISの実用価値を示します。

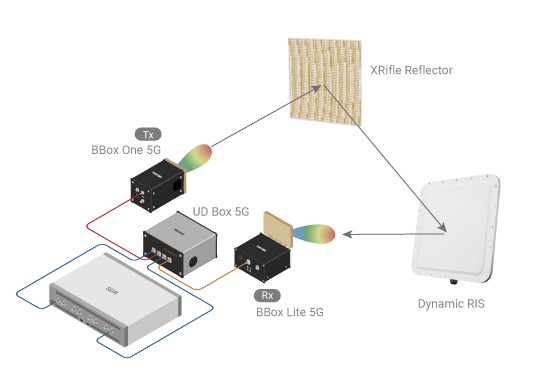

6G ISAC

XRifle Dynamic 28G RISとmmW-OAIシステムを組み合わせることで、6G統合センシングと通信（ISAC）研究のための強力なプラットフォームが構築されます。これにより、ミリ波伝搬の課題を克服し、26〜30 GHz帯での広角カバレッジと高スループットを提供します。
このシステムはオープンソースでカスタマイズ可能であり、研究者がパラメーターを調整してISACの可能性を最大限に引き出すことができます。センシングと通信を統合することで、実験が簡素化され、6Gイノベーションのための貴重なテスト環境が提供されます。 TMYTEKのソリューションは、6G ISACの開発を加速し、未来のスマートシティとIoTの基盤を築きます。
