概要

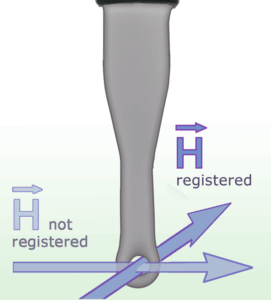

XFS-R 3-1 スキャナープローブは、アセンブリ上のRF磁場の直接高解像度測定用に設計されています。例としては、ピンやICケース、導体経路、デカップリングコンデンサ、およびEMCコンポーネントの周りがあります。XFS-R 3-1 Hフィールドスキャナープローブは、高磁場強度のコンポーネント近くでの測定に適しています。電流減衰シースを備えており、したがって電気的にシールドされています。50 Ω入力を持つスペクトラムアナライザーやオシロスコープに接続できます。Hフィールドプローブには内部終端抵抗があります。



技術的なパラメーター

周波数帯	30 MHz ... 6 GHz
解像度	≈ 1 mm
プローブヘッドの寸法:	Ø ≈ 3 mm
コネクタ - 出力	SMA, male, jack
