概要

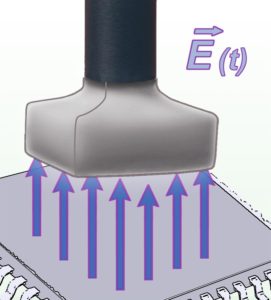

XSF-E 09sはパッシブ近接場プローブです。測定するために、Eフィールドプローブはコンポーネントやプリント基板の上に配置されます。電流減衰シースを持ち、したがって上半分は電気的にシールドされています。50Ω入力のスペクトラムアナライザーやオシロスコープに接続できます。Eフィールドスキャナープローブには内部終端抵抗があります。
XSF-E 09sはパッシブ近接場プローブです。測定するために、Eフィールドプローブはコンポーネントやプリント基板の上に配置されます。電流減衰シースを備えているため、その上半分は電気的にシールドされています。50Ωの入力を持つスペクトラムアナライザーまたはオシロスコープに接続できます。Eフィールドスキャナープローブには内部終了抵抗があります。



技術的なパラメーター

周波数帯	30 MHz ... 6 GHz
解像度	≈ 0.2 mm
プローブヘッドの寸法:	≈ (10 x 10) mm
コネクタ - 出力	SMA, male, jack



周波数応答 [dBµV] / [dBµA/m]

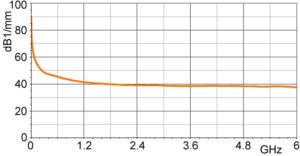

E-フィールド補正曲線
