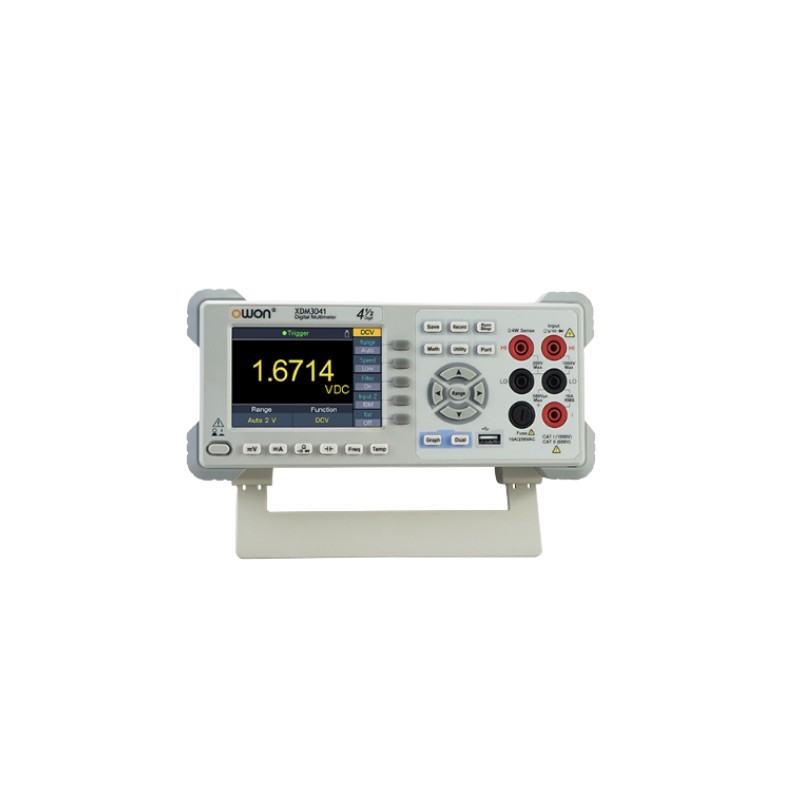

OWON XDM3041シリーズ デジタル・マルチメーター



XDM3041シリーズ デジタル・マルチメーター



・ 分解能： 4 1/2桁（60,000カウント）
・ サンプルレート ： 最高 150サンプル/秒
・ 真のRMS AC電圧/電流測定
・ デュアル・ディスプレイ・モードで２つの測定結果を同時表示
・ トレンド表示機能、ヒストグラム表示機能
・ データ・ロギング機能： 内部メモリ最大1Mポイント, 外部メモリ最大100Mポイント
・ インターフェース： USBデバイス, USBホスト, RS232, LAN



■大画面LCDディスプレイ

・トレンド表示とヒストグラム表示をサポート

■機能紹介①

・デュアル・ディスプレイで２つの測定アイテムを表示

■機能紹介②

データ記録

ロギング間隔（最小5ms）とロギング点数を設定します。結果はテーブルやグラフで参照可能です。



仕様

マルチメーター仕様

XDM3041	測定レンジ	周波数範囲	精度（1年）: ±(% 読み取り値 +% レンジ)
DC 電圧	600mV, 6V, 60V, 600V, 1000V	/	0.02 ± 0.01
実RMS AC 電圧	600mV, 6V, 60V, 600V, 750V	20 Hz - 50 Hz	2 + 0.10
		50 Hz - 20 kHz	0.2 + 0.06
		20 kHz - 50 kHz	1.0 + 0.05
		50 kHz - 100 kHz	3.0 + 0.08
DC 電流	600.00 μA	/	0.06 + 0.02
	6.0000 mA	/	0.06 + 0.02
	60.000 mA	/	0.1 + 0.05
	600.00 mA	/	0.2 + 0.02
	6.000 A	/	0.2 + 0.05
	10.0000 A	/	0.25 + 0.05
実RMS AC 電流	60.000 mA, 600.00 mA, 6.0000 A, 10.000 A	20 Hz - 45 Hz	2 + 0.10
		45 Hz - 2 kHz	0.50 + 0.10
		2 kHz - 10 kHz	2.50 + 0.20
抵抗	600.00 Ω	/	0.040 + 0.01
	6.0000 kΩ	/	0.030 + 0.01
	60.000 kΩ	/	0.030 + 0.01
	600.00 kΩ	/	0.040 + 0.01
	6.0000 MΩ	/	0.120 + 0.03
	60.000 MΩ	/	0.90 + 0.03
	100.00 MΩ	/	1.75 + 0.03
ダイオードテスト	3.0000 V	/	0.5 + 0.01
導通	1000 Ω	/	0.5 + 0.01
周波数／周期	200 mV - 750 V	20 Hz - 2 kHz	0.01 + 0.003
		2 kHz - 20 kHz	0.01 + 0.003
		20 kHz - 200 kHz	0.01 + 0.003
		200 kHz - 1 MHz	0.01 + 0.006
	20 mA - 10 A	20 Hz - 2 kHz	0.01 + 0.003
		2 kHz - 10 kHz	0.01 + 0.003
		テスト電流
容量	2.000 nF	200 nA	3 + 1.0
	20.00 nF	200 nA	1 + 0.5
	200.0 nF	2 μA	1 + 0.5
	2.000 μF	10 μA	1 + 0.5
	200 μF	100 μA	1 + 0.5
	10000 μF	1 mA	2 + 0.5
温度	ITS-90規格熱電対 B / E / J / K / N / R / S / Tタイプ、測温抵抗体（RTD）Pt100 / Pt385
データ・ロギング
ロギング間隔	最小 5ms
ロギング長	1M（内部メモリ）
