CTC ConnectSens™ クレーン用ワイヤレスセンサー



クレーンでの従来の監視に関連する課題を克服するために設計された最先端のソリューションを提供します



導入

クレーンは、建設、海運、製造業など、稼働時間と安全が最優先される産業において重要な役割を果たしています。クレーンが適切に維持され、最大限の性能で稼働することを保証することは困難ですが、状態監視は高額な故障や事故を防ぐための重要な手段です。

CTC ConnectSens ワイヤレス振動センサーは、クレーンでの従来の監視に関連する課題を克服するために設計された最先端のソリューションを提供します。CTC Connect を使用すると、非固定装置での信頼性の高いデータ収集が簡単になり、クレーンの状態に関する正確な洞察を提供します。



CTCコネクトによって監視される主要コンポーネント

モーター

ズリ上げ機、トロリー、および橋型モーターの振動異常を監視し、位置ずれ、不均衡、またはベアリングの摩耗を示す可能性がある

ギアボックス

クレーンの動きを制御するギアボックスでは、ギアのかみ合いや摩耗の問題を検出することができます。

巻き上げ機構

荷物の上げ下ろしに不可欠なホイスト機構は、機械的な摩耗やずれがないか監視することができます。

ベアリング（トロリーおよびブリッジ）

クレーンが軌道上でスムーズに移動することを保証し、潤滑の問題やベアリングの故障を早期に検出します。

回転装置（タワークレーン）

回転部品を持つクレーンでは、旋回装置を監視して摩耗や運転異常を検出することができます。

ワイヤロープドラム

クレーン作業中の荷重分布のずれや問題を検出します。

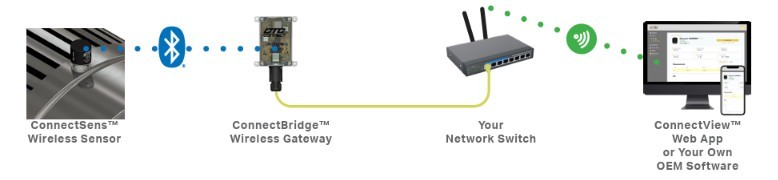

仕組み

CTC Connectエコシステムは、市場で最高品質のワイヤレスハードウェアシステムを提供し、業界をリードするBluetooth®による視線範囲を備えており、サードパーティの振動解析ソフトウェアへの統合を念頭に設計されています。無料のConnectView™ウェブアプリケーションはConnectBridge™ゲートウェイにあらかじめ搭載されており、基本的な振動モニタリング管理ツールやセンサー設定、バッテリー残量情報などのデバイス管理オプションを提供します。サードパーティの振動解析ソフトウェアと併用することで、当社のワイヤレスセンサーとゲートウェイは、特定のニーズに応じた高度なデータ解析に活用することができます。

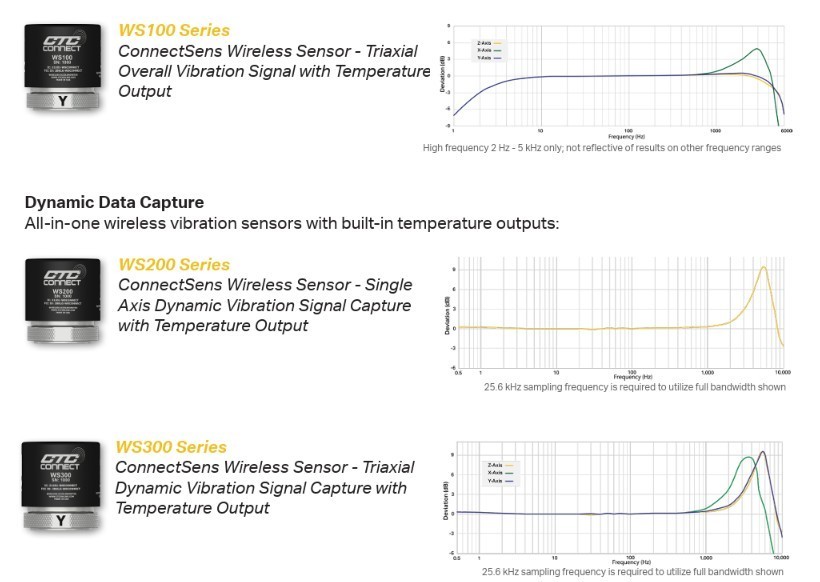

監視したい各ベアリングに適したセンサーを選択する

プロセス制御監視

全体振動センサーで、温度出力を備え、Bluetooth® Low Energy 5.2 を介して定期的に全体振動レベル（RMS、ピーク、またはピークツーピーク）を広告し、ConnectBridge ゲートウェイで受信可能です：



コネクトブリッジゲートウェイ

すべてのCTC Connectワイヤレスセンサーは、当社のConnectBridgeゲートウェイと互換性があります。ゲートウェイは、CTC ConnectハードウェアとConnectViewウェブアプリおよびサードパーティソフトウェアとの接続として機能します。クレーンがローカルネットワークにアクセスできない遠隔地で使用される場合、PoEインジェクターで電源を供給できます。すべてのゲートウェイにはSDカードが付属しており、後でデータを確認するために保存することができます。

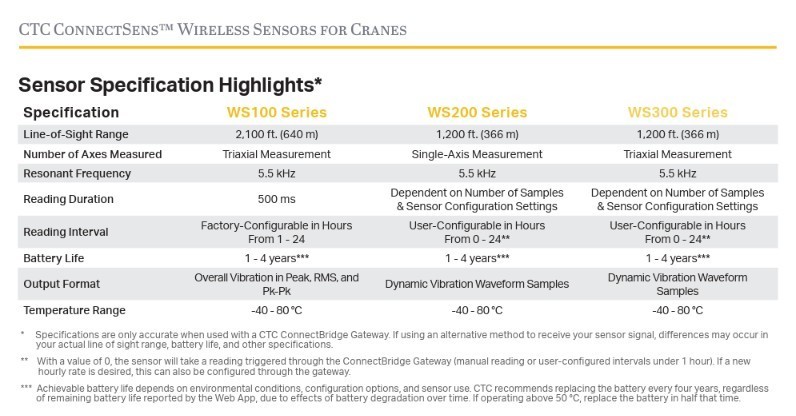

クレーンの監視においては、クレーンが稼働中にリクエストに応じて測定値を取得することが特に重要です。すべてのCTC Connectセンサーは、設定された時間ベースの間隔で測定値を取得するようにプログラムできますが、WS200およびWS300シリーズの動的データキャプチャセンサーは、リクエストに応じて測定値を取得することも可能です。



結論

結論として、CTC Connectワイヤレス振動センサーは、クレーンのコンディションモニタリングの課題に対する包括的なソリューションを提供します。CTC Connectは、簡単な設置、信頼できるデータ収集、および即時の故障検知を可能にし、今日の要求の高い産業環境におけるクレーンの保守および運用方法を革新します。
