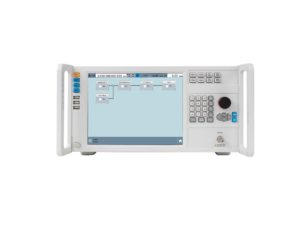

VSG20XXシリーズベクトル信号発生器



ベクトル信号発生器



VSG20XX シリーズ ベクトル信号発生器、周波数範囲は 100kHz から 3/6/12/20/44/50/67GHz までカバーし、出力パワー範囲は -110dBm から +15dBm まで、位相雑音は -138dBc/Hz@1GHz 周波数オフセット 10kHz で、超低位相雑音とスプリアスを有し、内部生成されたベースバンドリアルタイム変調帯域幅は最大 1GHz、外部 IQ 入力もサポートし、最高変調帯域幅は最大 2GHz です。さまざまな変調信号の生成をサポートし、プリディストーション較正やその他の機能があります。

用途: レーダー/通信/生産テスト



主な特徴

• 周波数範囲: 100kHz〜3/6/12/20/44/50/67GHz
• 出力電力範囲: -110dBm から +15dBm
• 位相ノイズ: -138dBc/Hz@1GHz周波数オフセット10kHz
• 内部ベースバンド最大変調帯域幅: 1GHz
• 外部ベースバンド最大変調帯域幅: 2GHz
• デジタル変調をサポート
• マルチトーン信号をサポート
• マルチキャリアデジタル変調をサポート
• パルスレーダーをサポート
• 連続波レーダーをサポート
• ガウス雑音をサポート
• 周波数ホッピング信号をサポート
• プリディストーションキャリブレーションおよびその他の機能をサポート
• 超低位相ノイズおよびスプリアス



周波数帯

• VSG2003A: 100kHz to 3GHz
• VSG2006A: 100kHz to 6GHz
• VSG2012A: 100kHz to 12GHz
• VSG2020A: 100kHz to 20GHz
• VSG2044A: 100kHz to 44GHz
• VSG2050A: 100kHz to 50GHz
• VSG2067A: 100kHz to 67GHz
