Ultrascale+ MPSoC 開発ボード

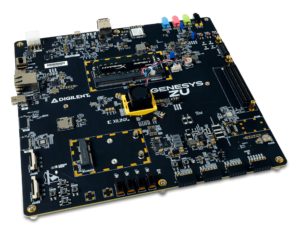

Genesys ZU: Zynq Ultrascale+ MPSoC 開発ボード



概要

Digilent Genesys ZUは、コスト効率と強力なマルチメディアおよびネットワーク接続インターフェースを組み合わせた理想的なエントリーポイントを提供するために設計されたスタンドアロンのZynq UltraScale+ EG/EV MPSoC開発ボードです。Genesys ZUには、3EGと5EVの2つのバリエーションがあります。これら2つのバリエーションは、MPSoCチップのバージョンといくつかの周辺機器によって区別されます。3EGと比べて、5EVではより高速なDDR4、より多くのFPGAファブリック、ビデオコーデック、HDMIソース、シンク、および10G SFP+を可能にするGTHトランシーバーを利用できます。両方のバリエーションは、優れたオンボード周辺機器の混合を伴う複数のマルチメディアおよびネットワークインターフェースをサポートしており、アップグレードが容易なDDR4、Mini PCIeおよびmicroSDスロット、高速拡張コネクタと多様なカメラをサポートするように設計されています。Genesys ZUは、Wi-Fi、セルラーラジオ（WWAN）、SSD、USBスーパー速度および4Kビデオへのアクセスを促進するLinuxベースのアプリケーションを主にターゲットとしています。Pmodや新しいZmod用の高速SYZYGY準拠の拡張モジュールポートを含む2つの異なる特化ポートにより、柔軟な拡張が可能であり、シリコン評価や迅速なプロトタイピングに最適なアドオンモジュールの広範なエコシステムへの簡単なアクセスが提供されます。

Zynq UltraScale+ 3EGデバイスは、次世代の有線および5Gワイヤレスインフラ、クラウドコンピューティング、AI、航空宇宙および防衛アプリケーションで優れた性能を発揮するために必要な特化した処理要素を含んでいます。5EVデバイスは高精細ビデオを念頭に設計されており、マルチメディア、自動車のADAS、監視、その他の埋め込みビジョンアプリケーションに最適です。

Xilinx Zynq UltraScale+ XCZU3EGおよびXCZU5EVは、無償のVivado MLスタンダード版（以前のVivado WebPACK™を含む）を含むVivado Design Suiteによってサポートされています。

ガイドやデモが利用可能で、ユーザーがGenesys ZUを迅速に始められるようにサポートしています。これらはサポート資料タブを通じて見つけることができます。

特徴

Zynq Ultrascale+	XCZU3EG-SFVC784-1-E / XCZU5EV-SFVC784-1-E  256 Mbit QSPIフラッシュメモリ onboard プログラミングとデバッグのためのUSB FTDIインターフェース MicroSDカードインターフェース、SDR104モードに対応 ボードの状態と診断を使用し、オンボードプラットフォームMCU上で行う 154K ロジックセル / (*256K) 7.6 Mb ブロック RAM (*5.1 Mb) 360 DSPスライス / (*1,248) 3 clock management tiles / (*4) DDR4, 4GB, 1866 MT/s (*2133 MT/s), アップグレード可能なメモリ *ZU-5EV バリアントの異なる値
アプリケーションプロセッサ	最大1.5GHzのクアッドコアARM Cortex-A53 MPCore
リアルタイムプロセッサ	デュアルコアARM Cortex-R5 MPCore 最大600 MHz
グラフィックスプロセッサ	MaliTM-400 MP2
ビデオコーデック	H.264/H.265 (*5EVバリアントのみ)
周辺接続性	USB Type-C 3.1 Gen1 デュアルロールデバイス MiniPCIe / mSATA：デュアルスロット、ハーフサイズ/フルサイズ USB 2.0ホスト：2xタイプA
ネットワーク接続	2.4GHz オンボードWi-Fi IEEE 1588を使用した1Gイーサネット WLAN / WWAN / LoRa（オプション：MiniPCIe） SFP+ 10Gイーサネット（*5EVバリアントのみ）
ストレージ	メインメモリ: DDR4、4GB、1866 MT/s (*2133 MT/s)、アップグレード可能 104 MB/s SD SSDオプション：mSATA ISSI 256 Mib SNORフラッシュ
マルチメディア	1.2a デュアルレーンディスプレイポート 2 x MIPI/Pcam デュアルレーン  オーディオコーデック HDMIソース（5EVバリアントのみ） HDMIシンク（5EVバリアントのみ）
拡張	SYZYGY標準インターフェイス仕様に従った1 x Zmodポート 4つのPmodポート 1 x FMC拡張コネクタ 1 x FMC ギガビット (*5EV バリアントのみ)
ユーザー I/O	4つのPL接続LED 1 MIO接続LED 5つのPL接続ボタン 2 MIO接続ボタン 4つのPL接続スイッチ
製品コンプライアンス	HTC: 8471500150 ECCN: 5A992
