アップ/ダウン周波数変換ボード、 23 GHz～30 GHz UDボード



UDBoardとは？

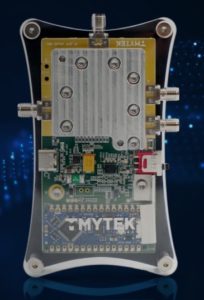

TMYTEK UDBoardは、23 GHzから30 GHzまでの様々な周波数帯域でシームレスな通信を実現するために設計された、費用対効果に優れた汎用性の高いアップ／ダウン周波数コンバーター開発キットです。3GPPのn257、n258、n261、5G、衛星通信アンテナアレイ、トランシーバーに対応するマルチバンドRF動作機能により、最新の通信ニーズに対応するダイナミックなツールとなります。スイッチをスライドさせるだけで、UDBoardは素早くアップ／ダウン変換を行ない、操作性と効率を高めます。



なぜUDBoardなのか？



費用対効果の高い選択肢

5Gや衛星通信を含むマルチバンドRF運用のために、23GHzから30GHzにまたがる費用対効果に優れた汎用ソリューションを提供します。



高度な機能性

アップコンバージョンおよびダウンコンバージョン機能により、シームレスな半二重通信を可能にし、外部PLLとの統合を簡素化することで、柔軟な使用と最適化されたパフォーマンスを実現します。



高性能

送受信時に大幅な変換ゲインを提供し、通信セットアップにおける優れた効率性と適応性を保証します。



主な特徴

• RF：23～30 GHz
• IF：2.6～5.8 GHz
• 外部LO入力範囲 ：4.75～6.75 GHz
• オンチップx4 LO周波数逓倍器
• アップコンバージョンゲイン：11.5 dB（標準値）
• ダウンコンバージョンゲイン：7 dB（標準値）
• 小型でコンパクト

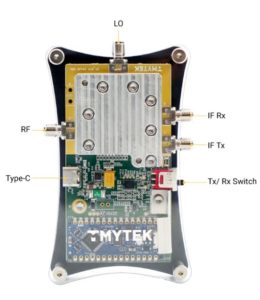

インターフェース

UDシリーズ比較表

モデル	UD Box-D/-S	UDM-0620	UDBoard
RF 周波数	24 – 44 GHz	6 - 20 GHz	23 - 30 GHz
LO 周波数	24 – 44 GHz	6 - 20 GHz	4.75 - 6.75 GHz
IF 周波数	0.1 – 14 GHz	1 - 10 GHz	2.6 - 5.8 GHz
内蔵LO	なし	なし	いいえ
Tx/Rxチャンネル	双方向	双方向	単方向
変換損失	13 dB（標準値）	10 dB（標準値）	Txゲイン 11.5 dB（標準値） Rxゲイン 8 dB（標準値）
制御	Ethernet	USB	Tx/ Rx スライドスイッチ
10 MHz同期	なし	あり	なし
100 MHz同期	あり	なし	なし
基準クロック	OCXO	OCXO	なし
外形寸法	150 x 120 x 65 mm	222 x 177 x 51 mm	105.3 x 65.6 x 23.4 mm
