OWON TAO3000シリーズ 4チャンネル タブレット・オシロスコープ



モデル

TAO3074 (70MHz/1Gサンプル/秒/8bit)
TAO3104 (100MHz/1Gサンプル/秒/8bit)
TAO3074A (70MHz/1Gサンプル/秒/14bit)
TAO3104A (100MHz/1Gサンプル/秒/14bit)



概要

・周波数帯域： 70MHz, 100MHz
・4チャンネル
・サンプルレート ： 最高 1Gサンプル/秒
・垂直軸分解能： 最大 14ビット（Aモデル）
・レコード長： 40M
・波形更新レート： 最高 45000波形/秒
・8000mAh バッテリー内蔵、連続５時間動作可能
・低バック・グラウンド・ノイズ
・8インチ タッチスクリーン
・SCPIコマンドをサポート
・多様なトリガ, バス・デコード機能（オプション）
・インターフェース：USBホスト、USBデバイス、LAN、WiFi（オプション)



■4チャネル オシロスコープ

・8インチ（800×600）マルチポイント・タッチスクリーン

・垂直軸ポジション、水平軸ポジション、トリガレベル調整用ノブ

・チャンネル選択＆水平＆垂直コントロール・エリア

・垂直軸スケール、水平方スケール調整用ノブ

・汎用ファンクション・ショートカット・キー

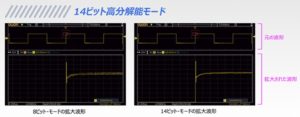

■最大14ビット垂直分解能

TAO3000Aシリーズは14ビット高分解能モードを備えており、通常のオシロスコープの64倍の分解能です。波形の詳細をより明確に観測することができ、小さな信号変化もより正確に測定することができます。

■優れたオシロスコープ性能、低バックグラウンド・ノイズ

バックグラウンド・ノイズが低いと、小さいレベルの信号を観測しやすくなります。

レコード長が深いと、高速サンプルレートを維持したり、長時間の信号を取り込むことができます。

波形更新レートが速いと、頻度の低い異常波形を観測できるチャンスが増えます。

■多様なトリガ・タイプとバス・デコード機能

TAO3000シリーズは下記のトリガ・タイプをサポートしています。

エッジ、ビデオ、パルス、スロープ、ラント、ウィンドウ、タイムアウト、I2C、RS232/UART、CAN、N番目エッジ

I2C、SPI、RS232/UART、CANのシリアル・バス・デコードをサポートしています。

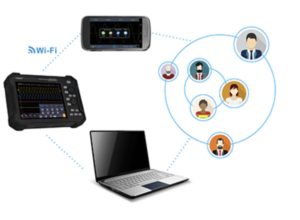

■ビルトイン WiFiモジュール（工場オプション）

ビルトインWiFiモジュールを搭載可能、TAO3000をモバイル・デバイスやPCと接続することができます。

リモート制御アプリケーションで波形の表示や保存ができるので、仲間と波形データをシェアして、協調して作業することができます。



仕様

オシロスコープ仕様

モデル	TAO3074	TAO3104	TAO3074A	TAO3104A
価格（税込）	￥104,500	￥104,500	￥127,600	￥139,700
周波数帯域幅	70MHz	100MHz	70MHz	100MHz
サンプルレート	最高 1Gサンプル/秒
垂直軸分解能	8ビット		8 / 12 / 14ビット
レコード長	40M
波形更新レート	最高 45000波形/秒
水平軸スケール	1ns/div – 1000s/div, step by 1 – 2 – 5
チャンネル数	4
ディスプレイ	8インチ カラーLCD、800 x 600ピクセル、マルチタッチ・スクリーン
入力インピーダンス	1MΩ±2％ // 15pF±5pF
最大入力電圧	1MΩ ≤ 300Vrms
プローブ減衰係数	0.001X-1000X、1-2-5ずつ増加
入力カップリング	DC, AC, GND
垂直軸スケール	1mV/div – 10V/div (at input)
トリガ・タイプ	Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN
バス・デコード（標準搭載）	I2C, SPI, RS232, CAN
トリガ・モード	オート、ノーマル、シングル
自動測定	Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area

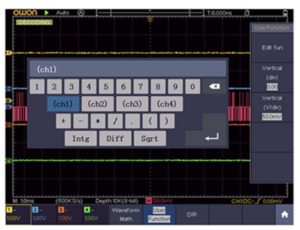

波形演算	＋、－、×、÷、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義、デジタル・フィルタ
波形保存	100 波形
インターフェース	USBホスト、USBデバイス、LAN
周波数カウンタ	トリガ・チャンネルに対して実施可能
バッテリー	7.4V, 8000mAh， 5時間動作
寸法（WxHxD）	270x191x48
重量	約1.7kg
