OWON TAO3000シリーズ 2チャンネル タブレット・オシロスコープ



概要

・周波数帯域： 70MHz, 100MHz, 120MHz
・２チャンネル
・サンプルレート： 最高 1Gサンプル/秒
・オシロスコープ + 4½桁マルチメーター + データ・ロガー
・垂直軸分解能： 最大14ビット（Aモデル）
・レコード長： 40M
・波形更新レート： 最高 45,000波形/秒
・8000mAh バッテリー内蔵、連続５時間動作可能
・低バック・グラウンド・ノイズ
・8インチ・タッチスクリーン
・SCPIコマンドをサポート
・多様なトリガ, バス・デコード機能（オプション）
・インターフェース： USBホスト, USBデバイス, LAN, WiFi（オプション）



■2チャネル オシロスコープ

・8インチ（800×600）マルチポイント・タッチスクリーン

・垂直軸ポジション、水平軸ポジション、トリガレベル調整用ノブ

・チャンネル選択＆水平＆垂直コントロール・エリア

・垂直軸スケール、水平方スケール調整用ノブ

・汎用ファンクション・ショートカット・キー

Copy、Default、Run/Stop、Single、Autoset



■最大14ビット垂直分解能

AO3000Aシリーズは14ビット高分解能モードを備えており、通常のオシロスコープの64倍の分解能です。波形の詳細をより明確に観測することができ、小さな信号変化もより正確に測定することができます。

■優れたオシロスコープ性能、低バックグラウンド・ノイズ

バックグラウンド・ノイズが低いと、小さいレベルの信号を観測しやすくなります。

レコード長が深いと、高速サンプルレートを維持したり、長時間の信号を取り込むことができます。

波形更新レートが速いと、頻度の低い異常波形を観測できるチャンスが増えます。

■多様なトリガ・タイプとバス・デコード機能

TAO3000シリーズは下記のトリガ・タイプをサポートしています。

エッジ、ビデオ、パルス、スロープ、ラント、ウィンドウ、タイムアウト、I2C、RS232/UART、CAN、N番目エッジ　

I2C、SPI、RS232/UART、CANのシリアル・バス・デコードをサポートしています。



■ビルトイン WiFiモジュール（工場オプション）

ビルトインWiFiモジュールを搭載可能、TAO3000をモバイル・デバイスやPCと接続することができます。

リモート制御アプリケーションで波形の表示や保存ができるので、仲間と波形データをシェアして、協調して作業することができます。



仕様

オシロスコープ仕様

モデル	TAO3072	TAO3102	TAO3122	TAO3072A	TAO3102A	TAO3122A
周波数帯域	70MHz	100MHz	120MHz	70MHz	100MHz	120MHz
チャンネル数	2
サンプルレート	最高 1Gサンプル/秒
垂直軸分解能	8ビット			8 / 12 / 14ビット
レコード長	40M
波形更新レート	最高 45,000 波形/秒
水平軸スケール	1ns/div – 1000s/div, step by 1 – 2 – 5
入力インピーダンス	1MΩ ± 2% // 15pF ± 5pF
最大入力電圧	1MΩ ≤ 300Vrms;
DCゲイン確度	±3%
プローブ減衰係数	0.001X – 1000X, step by 1 – 2 – 5
時間軸確度	±2.5ppm
入力カップリング	DC, AC, GND
垂直軸スケール	1mV/div – 10V/div
トリガ・タイプ	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN
バス・デコード （標準搭載）	I2C, SPI, RS232, CAN
トリガ・モード	オート, ノーマル, シングル
自動測定	Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area

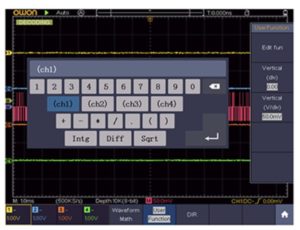

波形演算	＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter
波形保存	100 波形
周波数カウンタ	トリガ・チャンネルに対して実施可能
インターフェース	USB host, USB device, LAN
ディスプレイ	8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン
バッテリー	7.4V, 8000mAh， 5時間動作
寸法 (WxHxD)	270x191x48（mm）
重量	約 1.7kg



マルチメーター仕様

分解能	電圧レンジ	電流レンジ	抵抗レンジ	ダイオード	オート・レンジ
4 1/2 桁	mV: 20.000mV – 200.00mV DCV: 2.0000V – 1000.0V ACV: 2.0000V – 750.0V	DCA: 20.00A ACA: 20.00A	200.00Ω – 100.00MΩ	√	√
