アナログディスカバリースタジオキャンバスマックス



概要

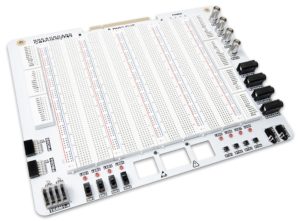

アナログディスカバリースタジオキャンバスマックスは、大きなブレッドボードの表面、アナログディスカバリースタジオマックス（ADS Max）電源へのアクセス、そしてADS Maxにさまざまな一般的なコネクタやデバイスを追加します。

アナログディスカバリースタジオキャンバスMaxは、アナログディスカバリースタジオMax用の交換可能で取り外し可能なプロトタイピングサーフェスです。キャンバスの大部分は4つの通常サイズのブレッドボードで構成されています。キャンバスの端に配置された小型のブレークアウトブレッドボードは、4つのBNCコネクタ、4つのバナナコネクタ、2つの3.5 mmオーディオジャック、4つのボタン、4つのスイッチ、8つのLED、4つの端子を持つスプリング端子ブロック、2つのテストポイント、2つのPmodポートを含む、さまざまな追加コネクタやコンポーネントへのアクセスを提供します。ブレークアウトはまた、固定電源や8つの追加デジタルI/Oを含むさまざまなADS Maxピンへの接続も提供します。キャンバスへの電力は、アナログディスカバリースタジオMaxの「ボードパワー」トグルボタンによって制御されます。アナログディスカバリースタジオキャンバスMaxは、ベースのアナログディスカバリースタジオMaxキットに含まれています。



特徴

• 4つの標準サイズのブレッドボード
• 固定の±15 V、+5 V、+3.3 V電源への直接アクセス
• 統合されたLEDとボタンPmod、3.5 mmオーディオ、
• BNCなどの標準コネクタ用のブレイクアウト
• キャンバスの最大寸法: 279 mm (L) x 216 mm (W) x 1.57 mm (H)
