MEASALLデジタルレシーバーリアルタイムスペクトルアナライザーKC908U 4GHz

スペクトルアナライザーKC908U 4GHz

• DMR/TETRA/P25 およびその他のデジタル音声復調
• 複数のサクエルチと分析による監視
• IQと音声をTFカードに記録する
• 3GHz/sの高速スイープでスペクトラムモードのゼロからフルスパン
• 任意のスイープスパンで15kHzの周波数測定精度より優れています
• 90dB可変振幅とIQ再生を備えたフルバンドRF信号源
• GNURadioの接続性



KC908は広帯域受信機であり、スペクトラムや電界強度の測定、FM、SSB、P25、Tetra、DMRなどの信号の復調およびモニタリングが可能です。珍しい信号に関しては、KC908はIQ信号を記録し、microSDカードに保存することができます。

KC908はSDR構造に基づいています。他のPCベースのSDR受信機とは異なり、KC908は完全なデジタル信号処理ユニットとユーザーインターフェースを統合しており、PCと接続する必要はありません。また、KC908はHDSDRなどのSDRソフトウェアに対応しており、GNURadioとも接続可能です。

高速スイープは1秒あたり3GHzの帯域幅に達し、10kHzの周波数分解能を持っています。これは、25kHzのチャンネルで120,000チャンネルに相当します。300〜500MHzの帯域をスイープするのに0.1秒未満しかかかりません。このようなマイクロサイズのハンドヘルド機器での優れた性能を誇りに思います。

信号源機能は、RF信号を生成し、IQファイルを全周波数帯で再生することが可能です。



製品特性

　

特徴

• DMR/TETRA/P25などのデジタル音声復調
• 複数スクランチによる監視と解析
• 騒がしい環境向けの高音量オーディオ出力
• IQ信号とオーディオをTFカードに記録
• 3GHz/sの高速スイープでゼロから全帯域スパンまで対応
• どのスイープスパンでも15kHz以上の周波数測定精度
• 90dB調整可能な振幅とIQ再生が可能な全帯域RF信号源
• 最大18.6GHzで+10dBm出力（KC908Bのみ）
• GNURadio接続対応

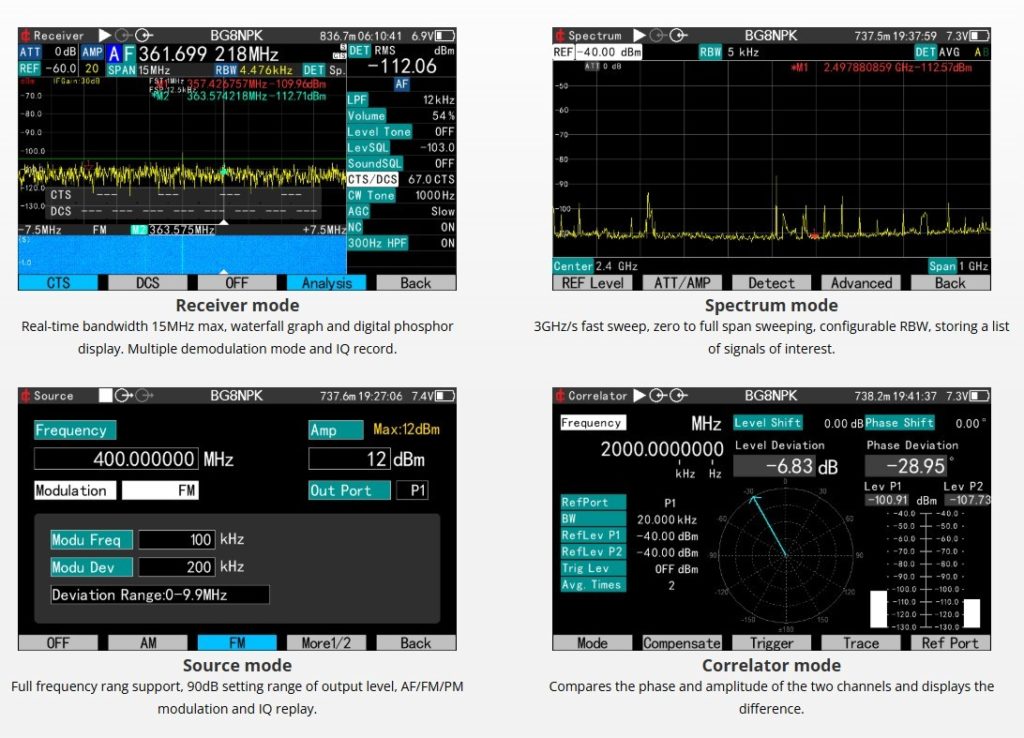

受信モード

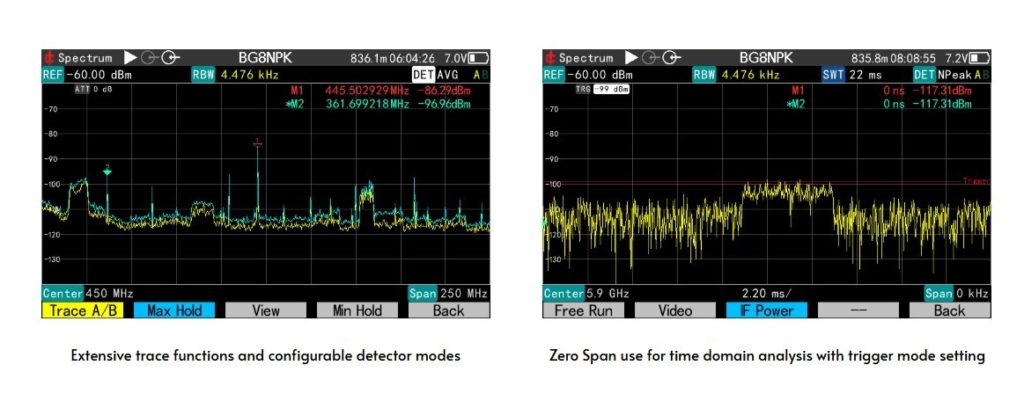

スペクトラムモード

シグナルソース

KC908Bはシリーズ中で最も強力な信号源を搭載しており、最大出力振幅は+10dBm、18GHzで、同期調整フィルターも備えています。

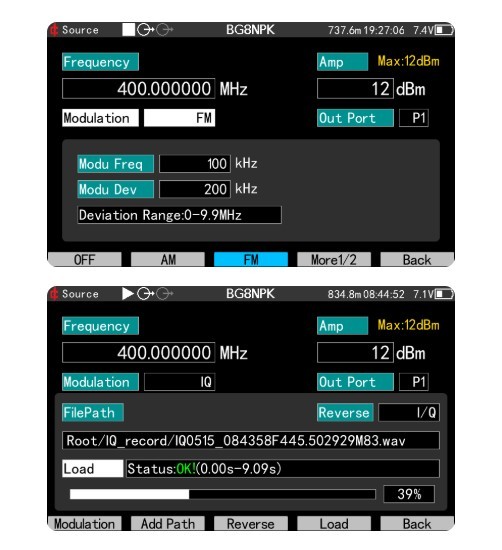

全周波数帯をカバーするRF信号出力で、AM/FM/PM変調モードに対応し、振幅設定範囲は90dBです。最も重要なのは、IQリプレイがサポートされていることです！

相関器

KC908A/Bモデルのみ。
2ポート入力信号の振幅と位相差を比較する。



パフォーマンス・性能

高度で精密なハードウェア設計により、非常に小型でありながら高性能を実現し、厳格なRFフロントエンド設計により、強い干渉環境下でも最も弱い信号を検出することができます。

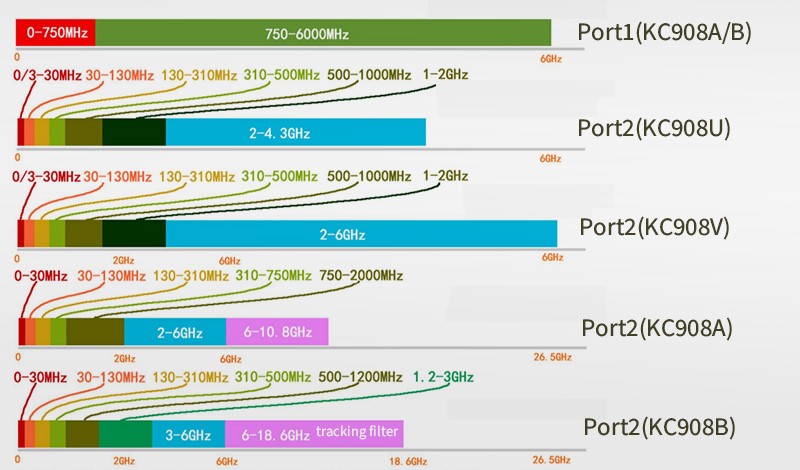

KC908には、現在の動作周波数に自動で切り替わるマルチバンドプリアンプフィルターが内蔵されています。

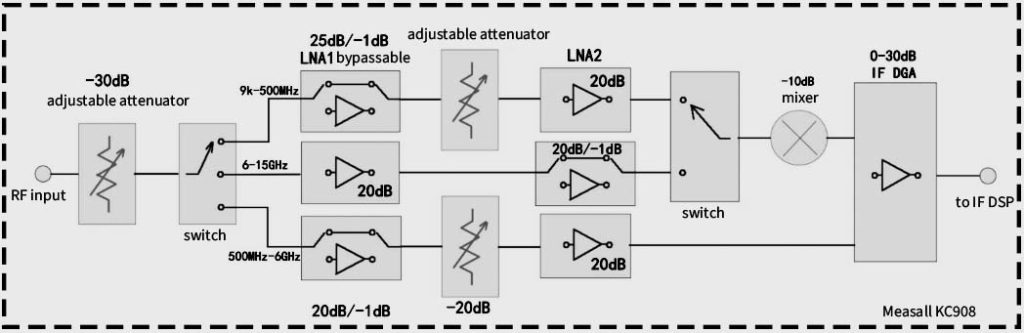

複数段の増幅器と減衰器を備えたRFフロントエンドで、異なる信号レベルに最適になるよう自動設定されます

パラメーター

項目	最小値	典型値	最大値	注
周波数帯	100kHz		4/6/10.8/18.6GHz
リアルタイム帯域幅	1kHz	無段階調整	15MHz
解析帯域幅	1Hz	無段階調整	2MHz	Can be set to 8MHz
復調帯域幅	150Hz	無段階調整	300KHz
100%の捕捉確率（注3）			210us	SPAN=15MHz
レベル測定範囲			+20dBm
レベル測定の不確実性		1.5dB		Receiver mode
ノイズフロア		-120dBm		@12kHz BW, avg
正規化ノイズフロア		-163dBm/Hz		Max Gain, avg
計測器ノイズ係数		13dB		Max Gain
三次相互変調点		-42dBm	46dBm	REF = -70dBm
最初の画像抑制	50dB	70dB		REF = 20dBm
IQ 画像抑制		60dB
残留応答（注4）		-110dBm		Port N.C
スプリアス応答		-90dBm		With Whip Antenna
信号発生器出力レベル（注5）	-80dBm		10dBm	1dB Step
バッテリー寿命		4h
重量		900g

1. この表は、ユーザーが関心を持つパラメータのみを示しています。詳細については、ユーザーマニュアルの技術パラメータ表をご覧ください。

2. 性能は右側のポートで測定されています。左側のポートでの受信性能は、右側のポートに比べて劣る場合があります。

3. POIでのインターセプトは、単に表示されるだけでなく、正確な測定として定義しています。

4. KC908は測定中にEMIを発生します。アンテナがKC908に近い場合、EMIを受信する可能性があります。このパラメータは、マイクロ波無響室内で、KC908から1mの距離に0.2mのホイップアンテナを設置して測定されています。

5. バージョンが異なると、周波数出力レベルの範囲もわずかに異なります。KC908Bの場合、利用可能な周波数の出力は最大13dBmです。
