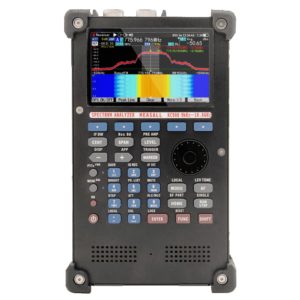

スペクトラムアナライザー KC908A/B



MEASALLデジタルレシーバーリアルタイムスペクトラムアナライザー KC908A/B 最大18.6G

• DMR/TETRA/P25 およびその他のデジタル音声復調
• 複数のサクエルチと分析による監視
• IQと音声をTFカードに記録する
• 3GHz/sの高速スイープでスペクトラムモードのゼロからフルスパン
• 任意のスイープスパンで15kHzの周波数測定精度より優れています
• 90dB可変振幅およびIQリプレイを備えたフルバンドRF信号源
• GNURadioの接続性



KC908は広帯域受信機であり、スペクトラムや電界強度の測定、FM、SSB、P25、Tetra、DMRなどの信号の復調およびモニタリングが可能です。珍しい信号に関しても、KC908はIQ信号を記録し、マイクロSDカードに保存することができます。

KC908はSDR構造に基づいています。他のPCベースのSDR受信機とは異なり、KC908は完全なデジタル信号処理ユニットとユーザーインターフェースを統合しており、PCを使用せずに動作可能です。またKC908はHDSDRなどのSDRソフトウェアをサポートしており、GNURadioにも接続できます。高速スイープは1秒間に3GHzの帯域幅で行え、周波数分解能は10kHzで、これは25kHzのチャンネル120,000個に相当します。300〜500MHzのスイープは0.1秒未満で完了します。マイクロサイズのハンドヘルド機器でこれほどの性能を誇れることを誇りに思います。信号源機能は、RF信号を生成したり、IQファイルを全周波数範囲で再生することが可能です。



製品特性

特徴

• DMR/TETRA/P25およびその他のデジタル音声復調
• 複数スケルチによるモニタリングと解析
• 騒がしい環境向けの大音量オーディオ出力
• IQおよびオーディオをTFカードに録音
• 3GHz/sの高速スイープでスペクトラムモードをゼロからフルスパンまで
• 任意のスイープスパンで15KHz以上の周波数測定精度
• 90dB調整可能な振幅とIQ再生による全帯域RF信号源
• +10dBm出力レベル 18.6GHzまで（KC908Bのみ）
• GNURadio接続



受信モード

スペクトラムモード

シグナルソース

KC908Bはシリーズ中で最も強力な信号源を搭載しており、最大出力振幅は+10dBm、18GHzで、同期調整フィルターも備えています。

全周波数帯をカバーするRF信号出力で、AM/FM/PM変調モードに対応し、振幅設定範囲は90dBです。最も重要なのは、IQリプレイがサポートされていることです！





相関器

KC908A/Bモデルのみ。
2ポート入力信号の振幅と位相差を比較する。



パフォーマンス・性能

高度で精密なハードウェア設計により、非常に小型でありながら高性能を実現し、厳格なRFフロントエンド設計により、強い干渉環境下でも最も弱い信号を検出することができます。

KC908には、現在の動作周波数に自動で切り替わるマルチバンドプリアンプフィルターが内蔵されています。

複数段の増幅器と減衰器を備えたRFフロントエンドで、異なる信号レベルに最適になるよう自動設定されます。

パラメーター

解析帯域幅1Hz無段階調整2MHzCan be set to 8MHz復調帯域幅150Hz無段階調整300KHz210usSPAN=15MHzレベル測定範囲Receiver modeノイズフロア@12kHz BW, avg正規化ノイズフロアMax Gain, avg計測器ノイズ係数Max Gain三次相互変調点-42dBm46dBmREF = -70dBm 最初の画像抑制50dB70dBREF = 20dBmIQ 画像抑制Cスプリアス応答With Whip Antenna信号発生器出力レベル（注5）-80dBm10dBm1dB Stepバッテリー寿命

項目	最小値	典型値	最大値	注
周波数帯	100kHz		4/6/10.8/18.6GHz
リアルタイム帯域幅	1kHz	無段階調整	15MHz
100%の捕捉確率（注3）
			+20dBm
レベル測定の不確実性		1.5dB
		-120dBm
		-163dBm/Hz
		13dB
		60dB
残留応答（注4）		-110dBm		Port N.
		-90dBm
		4h



1. この表は、ユーザーが関心を持つパラメータのみを示しています。詳細については、ユーザーマニュアルの技術パラメータ表をご覧ください。

2. 性能は右側のポートで測定されています。左側のポートでの受信性能は、右側のポートに比べて劣る場合があります。

3. POIでのインターセプトは、単に表示されるだけでなく、正確な測定として定義しています。

4. KC908は測定中にEMIを発生します。アンテナがKC908に近い場合、EMIを受信する可能性があります。このパラメータは、マイクロ波無響室内で、KC908から1mの距離に0.2mのホイップアンテナを設置して測定されています。

5. バージョンが異なると、周波数出力レベルの範囲もわずかに異なります。KC908Bの場合、利用可能な周波数の出力は最大13dBmです。
