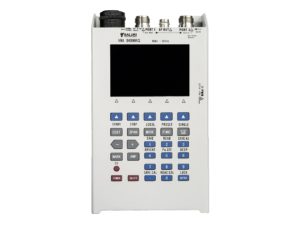

SK9901X 2ポート携帯型ベクトルネットワークアナライザー





概要

サルーキ SK9901x ファミリーは、5種類のRFマルチパーパステスターを発表しようとしています：SK9901J、K、R、T、B。その主な機能は完全二重ポートベクトルネットワーク分析（VNA）であり、簡易スペクトルアナライザー、フィールド強度計、RF信号源、オーディオ信号源、二重ポートコンパレータなどの機能もサポートしています。SK9901xの一重ポートVNAと比較すると、新製品はわずかにサイズが大きくなり、より大きなLCDスクリーンに変更されています。



おすすめアプリケーション

SK9901は、フィルター、アンプ、スプリッター、コンバイナーなどのさまざまなRF回路の調整に主に使用されます。また、入力/出力インピーダンスのテスト、アンテナ給電システムの評価、機器の信号振幅のすべてのレベルでの検出も行えます。さらに、フィールド強度測定も可能で、これは統合アンテナを持つ低出力デバイスの正しい動作を確認したり、干渉源を探したりするのに役立ちます。



主な特徴

• 5 kHzから2/4/7/10/22 GHzS
• パラメータ（S11、S12、S21、S22）および時域測定
• RF/AFジェネレータ、デュアルポートコンパレータ、フィールドメーター、スペクトラム機能
• 100 dB（典型）伝送ダイナミックレンジおよび42dBの指向性温度補償による高精度測定
• イーサネットおよびUSBデータ接続



周波数帯

5KHz – 2GHz



システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
