シールドボックス



シールド効果60dB以上を備えた、高遮蔽性のシールドボックスです。　

基本的にはユーザー様のご要望によるカスタムで製作いたします。
大きさ （卓上のものから工場検査ライン設置型まで各種対応）、機構、インターフェース、内部照明、カメラ機能など。



特徴

卓上タイプの蓋ロックにはワンタッチ機構を採用しており、繰り返しの開閉作業でも片手で容易に行うことができます。
ガスケットやダンパー、ヒンジなどの消耗品は交換が可能です。
当社のアンテナ、コネクタ、プローブ技術とその測定技術により、再現性の高い検査器を製作いたします。

シールド効果　shielding effectiveness
キャンドックスシステムズのシールドボックスは、開口部の四方（前後左右）とコネクタ、インターフェースからの 電波漏れを 測定し確実なシールド効果の検査を実施しています。
特に注意が必要なUSBポートやDsubコネクタのシールドに関しては、十分に配慮した設計と出荷検査を行っております。

ボックスと外部の遮蔽性

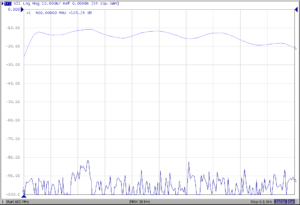

USBポート付近の遮蔽性

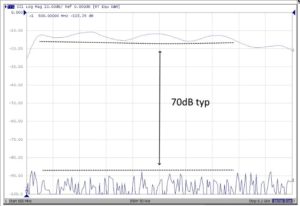

シールド効果：実力値70dB（当社のアンテナを用いた相対的な試験結果です）

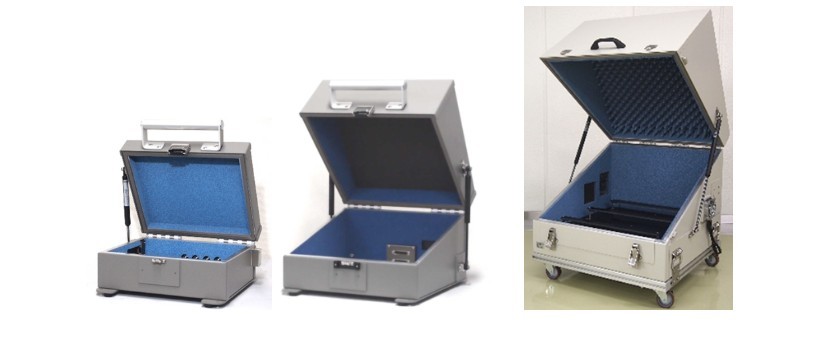

外観例（I/Fは一例）

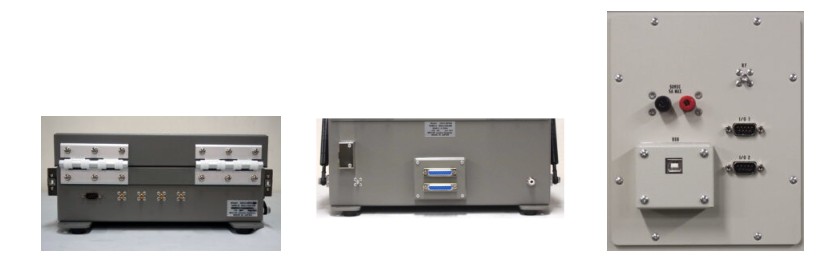

I/F例



小型	中型	大型
	44St104RX	44St136PM	44St141
周波数	0.7~3.0GHz	0.7~3GHz	0.7~6GHz
シールド特性（保証値）	60dB	60dB	60dB
内寸(mm)	W:276×D:226×H:107	W:340×D:340×H:225	W:486×D:536×H:445
外寸(mm)	W:322×D:310×H:132	W:370×D:370×H:250	W:625×D:618×H:530
I/F端子（一例）	SMA(J-J)×4、Dsub9×1、USB2.0×2など	SMA(J-J)×1、Dsub25×2　　　USB2.0×1など	SMA(J-J)×2、Dsub9×1など

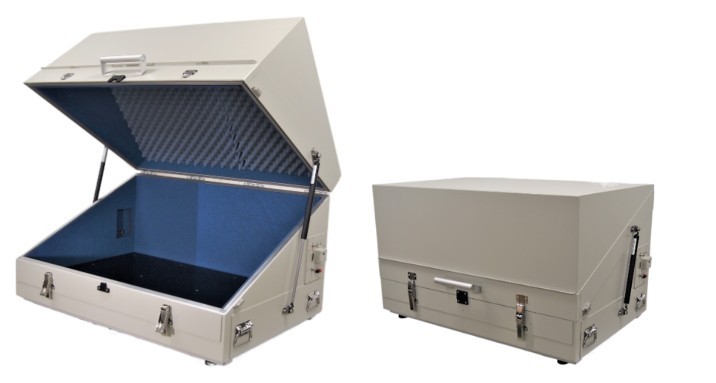

大型＆横長タイプも可能



横長＆大型

型名：44St141JK

周波数：0.7~6GHz

シールド特性：60dB

内寸：W:1000×D:640×H:410

外寸：W:1130×D:710×H:610

SMA(J-J)×2、Dsub9×1、USB2.0×1など

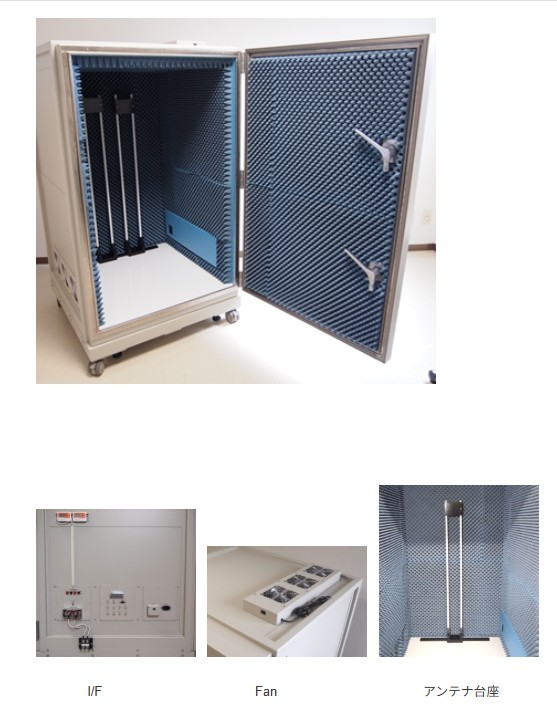

大型・高背型のシールドボックス



型名	44St127EL
周波数	3.5~6.0GHz、28GHz
シールド特性（保証値）	60dB
内寸(mm)	W:704×D:765×H:1185
外寸(mm)	W:996×D:923×H:1573
標準I/F端子	SMA(J-J)*6、2.92（J-J)*4、Dsub9、USB2.0、DC電源(50V/3A)
重量	210kg

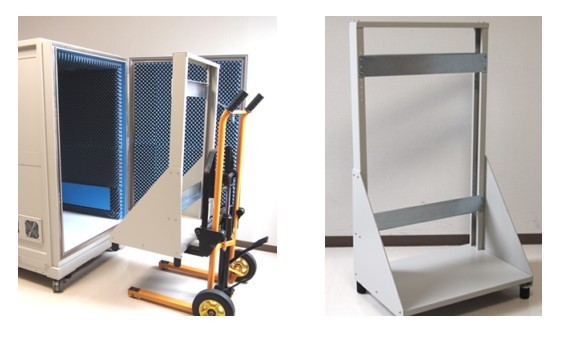

オプションにて、治具、搬送台車の実例

• Link:大型シールドボックス＆アンテナ資料
