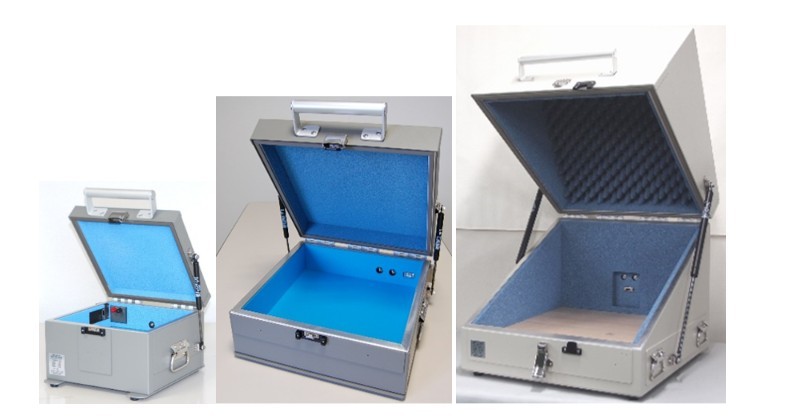

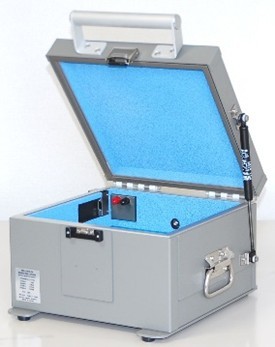

アンテナカプラ内蔵型　シールドボックス



周波数毎のカップリング定数及び電界強度値への

換算値を参考値として提供、接続SGの出力レベル値

により被測定物設置上での電界強度値が設定可能です



型名	44St104HA	44St112DEA	44St141A
周波数	0.8~2.5GHz	0.7~6.0GHz	0.7~6.0GHz
シールド特性	60dB	60dB	60dB
内寸(mm)	W:276×D:276×H:100	W:373×D:373×H:126	W:496×D:546×H:332
外寸(mm)	W:322×D:318×H:204	W:464×D:440×H:228	W:625×D:618×H:530
I/F端子（一例）	SMA(J-J)×2、Dsub9×1、×USB2.0×1など	SMA(J-J)×2、Dsub9×1　　　USB2.0×1、DC端子×4など	SMA(J-J)×2、Dsub9×1　　　　　　　　　　　　　N-J（内蔵ｱﾝﾃﾅｶﾌﾟﾗ）×1など

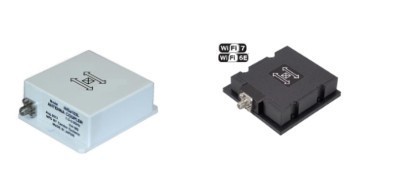

各種アンテナカプラはこちら

その他、内部治具の製作、自動開閉（エア使用）など省人力化にも寄与

システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします
