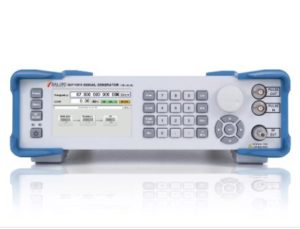

SGPシリーズ超低位相ノイズマイクロ波信号発生器



SGPシリーズの超低位相雑音マイクロ波信号発生器は、超低位相雑音の高出力マイクロ波信号源です。この製品の周波数は5kHzから3、6、12、24、40、45および67GHzまでカバーしており、周波数分解能は最大0.001Hzで、狭パルス変調機能を備えており、最小パルス幅は50nsです。この製品は業界をリードする超低位相雑音指標を持ち、<-132dBc/Hz（@10GHz、10kHzオフセット、典型値）です。これは、極めて純度の高いRF信号を必要とするアプリケーションに適しており、半導体、レーダー、量子、衛星通信、無線通信など、要求の厳しいコンポーネント、モジュール、システムテストのタスクを優れた性能で完了できます。この製品は、マルチチャネルコヒーレント信号出力を実現でき、各チャネルの周波数と出力を独立して調整するか、リンクさせることができます。また、デュアルトーン信号出力もサポートしており、異なるユーザーのテストニーズを満たし、テストをより簡単にします。SGPシリーズの超低位相ノイズマイクロ波信号源は、優れた位相ノイズ、大きなダイナミックレンジ、安定した出力電力、およびマルチチャンネル同期が求められるアプリケーションにおいて優れた性能を発揮します。これは、クリスタルオシレーターとして使用できる低ノイズの純粋なマイクロ波信号源です。アプリケーション：ADC、DACテスト/ローカルオシレーターの置き換え/受信機テスト/ATEテスト/基地局テスト/測定キャリブレーション

アプリケーション: ADC、DACテスト/ ローカルオシレーターの置き換え/ 受信機テスト/ ATEテスト/ 基地局テスト/ 測定キャリブレーション



SGPシリーズの超低位相ノイズマイクロ波信号発生器の特徴

• 超低位相ノイズ：<-132dBc/Hz (@10GHz, 10kHzオフセット, 標準値)
• 最大出力パワー：≥+18dBm (@20GHz, 標準値)
• 絶対レベル精度：±0.5dB (@-20dBm~+20dBm)
• 高調波抑制：<-60dBc (@100MHz~2GHz)
• 非高調波抑制：<-80dBc (@10GHz)
• ナローパルス変調機能付き、最小パルス幅：50ns
• マルチチャネルコヒーレント出力
• デュアルトーン信号出力
• 高度に統合され、コンパクト
• コード互換性、操作が簡単

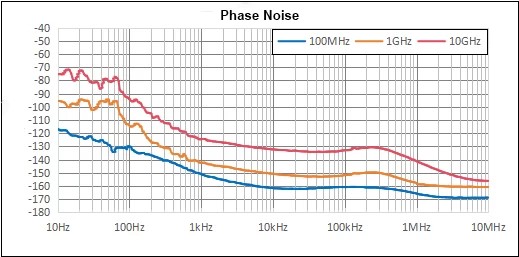

低位相雑音、より正確なテスト

SGPシリーズの超低位相ノイズマイクロ波信号源は、業界で最も優れた超低位相ノイズマイクロ波信号源です。非常に安定した無線周波数信号、超低位相ノイズ、超低高調波および非高調波成分、そして純粋なスペクトルを備えています。

• ＜-152dBc/Hz、@100MHz、1kHzオフセット（典型）
• ＜-140dBc/Hz、@1GHz、1kHzオフセット（典型）
• ＜-132dBc/Hz、@10GHz、10kHzオフセット（典型）
• ＜-123dBc/Hz、@10GHz、1kHzオフセット（典型）

マルチチャネルで、テストが簡単になります

SGPシリーズの超低位相ノイズマイクロ波信号源は、マルチチャンネルのコヒーレント信号出力を実現できます。各チャンネルの周波数と出力は独立して調整可能で、リンクも可能です。デュアルトーン信号出力をサポートしており、異なるユーザーのテストニーズに応えることができます。単体機はデスクトップポータブル構造または標準ラックシャーシ構造をサポートしています。

•  マルチチャンネルコヒーレント信号出力
• マルチチャンネル出力信号は独立して調整可能で制御可能です
• 高い位相安定性（チャンネル間の位相ドリフトは±1°未満、25°Cで24時間）

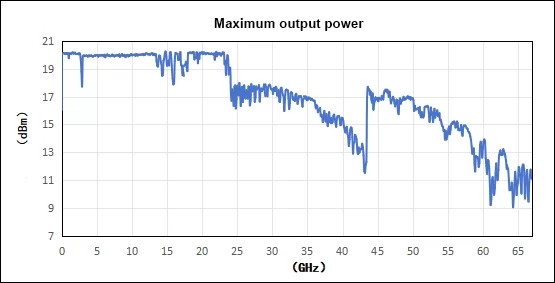

正確な電力、より安定したテスト

SGPシリーズの超低位相雑音マイクロ波信号源は、広いダイナミック出力電力範囲と±0.5dBの絶対レベル精度を持っています。高出力と安定した振幅を維持しながら、正確な信号出力を提供できます。

•  最大出力電力: ≥﹢18dBm (@20GHz)
• 最小出力電力: -120dBm (@40GHz)
• 絶対レベル精度: <±0.5dB (@-20dBm～+20dBm)

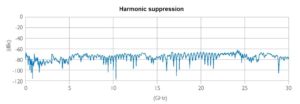

純粋なスペクトル、より純粋なテスト

SGPシリーズの超低位相雑音マイクロ波信号源の出力信号は、極めて低い広帯域雑音、低い高調波、そして高い非高調波抑制を持ち、テストをより純粋にします。

• 非調和抑制: <-80dBc (@10GHz)

• 調和抑制: <-75dBc (@10MHz〜1GHz) (FSP-LFB002調和強化抑制オプションで測定)



広い周波数、広いテスト

SGPシリーズの超低位相雑音マイクロ波信号源の周波数範囲は、超低5kHzから、超高周波出力の3GHz/6GHz/12GHz/24GHz/40GHz/45GHz/67GHzまでカバーされ、周波数解像度は0.001Hzまで低くなっています。



広く互換性があり、操作が簡単で、テストにおいてより効率的です。

SGPシリーズの超低位相雑音マイクロ波信号源は、業界の主流モデル信号源のSCPIコマンドと互換性があります。コードは互換性があり、多様性に富んでおり、開発プロセスを簡素化し、プログラミングを容易にします。VC++、C#、Python、MATLAB、LabViewによるプログラミングとコントロールをサポートしており、操作インターフェースはシンプルで使いやすく、テストをより効率的に行うことができます。
