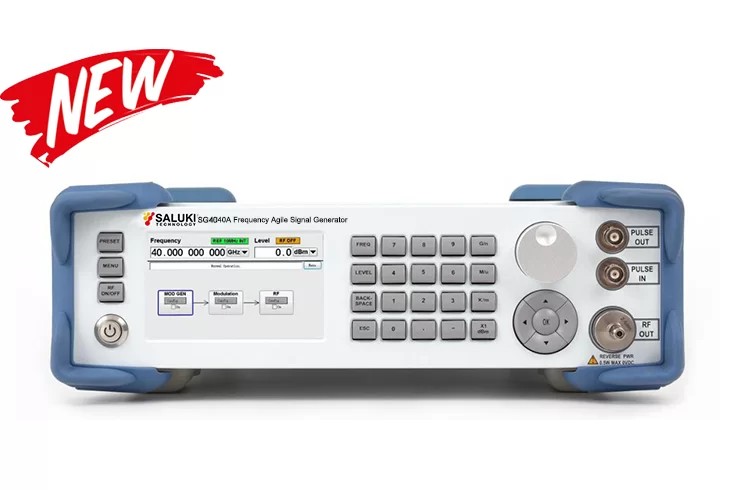

SG40XXシリーズ周波数可変信号発生器



SG40XXシリーズの周波数適応信号発生器には、広帯域周波数ホッピング機能があります。全出力周波数帯域の信号周波数スイッチング時間は10μsに達し、最速の信号ジャンプ速度は1秒間に100,000回に達することができます。これは商業用アナログ信号源における最速の周波数切り替えです。最速の信号源は、アンテナ試験システム、レーダーテスト、衛星搭載テスト、及びその他の多周波数テストを必要とするシステムで使用でき、試験システムの試験効率を大幅に向上させることができます。周波数機敏信号源は広い周波数範囲を持ち、出力周波数範囲は10MHzから24/40GHzで、周波数ステップは0.01Hz、信号出力の動的範囲は-110〜+15dBmで、電力調整ステップは0.1dBです。標準の試験および測定機器として、優れた出力信号スペクトル純度、低位相雑音、高い雑音抑制の特性を持っています。これは、高品質なソース信号を必要とするさまざまなテスト環境にも適しています。信号源の制御インターフェースは、LANやRS422などのさまざまなインターフェース形式をサポートし、SCPI標準コマンドセットにも対応しているため、ユーザーがテストシステムの構築を容易に行うことができます。

用途: レーダー、電子戦、アンテナテストにおけるますます複雑な信号環境のシミュレーション/電子戦システムのより迅速かつ正確なテスト/迅速なアンテナおよびRCSテスト/迅速な生産ラインテスト/迅速な自動テストシステム(ATE)/マルチチャネル受信テスト/フェーズドアレイ/アレイアンテナのキャリブレーション。



主な特徴

• 周波数切り替え時間 10us
• 高速リニア周波数スイープおよび信号のリスト周波数ホッピングをサポート
• 最大出力電力: ≥+15dBm (@10GHz)
• 位相ノイズ <-105dBc/Hz (10GHz, 10kHzオフセット)
• 狭いパルス変調機能を備え、最小パルス幅50ns
• 立ち上がりおよび立ち下がり時間 10ns
• 高い集積度とコンパクトさ
• テストシステムの構築を容易にするためのリモートコントロールをサポート

出力周波数帯

• 10 MHz to 24 GHz
• 10 MHz to 40 GHz
• 10 MHz to 24 GHz dual channel
• 10 MHz to 40 GHz dual channel



システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
