SIGLENT （シグレント）SDS6000Lシリーズ デジタル・オシロスコープ

特長
・最高64台まで並列接続可能
・周波数帯域： 500 MHz、1 GHz、2 GHz
・チャンネル数： 4/8
・最高サンプルレート： 5 GSa/s （10 GSa/s ESRモード）
・最大レコード長： 500 Mポイント
・最高波形キャプチャレート： 170,000 wfm/s（ノーマルモード）、750,000 wfm/s（シーケンスモード）
・スクリーン無しのロープロファイル筐体

■柔軟なマルチ・チャンネル高速アクイジション・システム

標準的なラックマウント・サイズ、高さは4チャンネルモデルは1U、8チャンネルモデルは2U

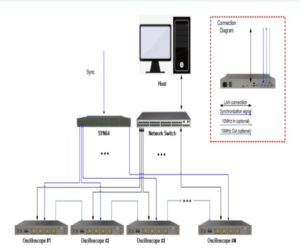

64チャンネル同期分配器SYN64からの低スキューの同期信号をトリガとして、複数のユニットを組み合わせて最大512チャンネルの高速アクイジション・システムを構築
1000MのLANで各ユニットにアクセスすることができ、SCPIコマンドセット、LabViewおよびIVIドライバをサポートし容易にデータ収集が可能、LANポートはLXI準拠
サンプリングクロックは、10 MHzの入力クロックと出力クロックをデイジーチェーンでカスケード接続することで、テストシステム内の全てのユニット間で同期をとることが可能

■高速な波形更新レート

SDS6000Lは最大170,000 wfm/sの波形更新レートにより、異常信号や低頻度のイベントを容易に捕捉することが可能です。シーケンスモードでは、最大750,000 wfm/sに達します。

■アイダイアグラムとジッタ解析

SDS6000Lシリーズは、シリアルデータから基準クロックを自動で抽出し、アイダイアグラムを生成することができます。複数のアイ/ジッタパラメータの測定やアイダイアグラムのマスクテストにも対応しています。

■充実したインターフェース

SDS6000Lは、HDMI（1280×800）×1、USBホスト3.0×2、USBホスト2.0×2、USBデバイス2.0（USBTMC）×1、1000M LAN（VXI-11 / Telnet / Socket）×1、Micro SDカード×1、補助出力（合否判定、トリガ出力）×1、10 MHz入力×1、10 MHz出力×1のインターフェースを備えています。
