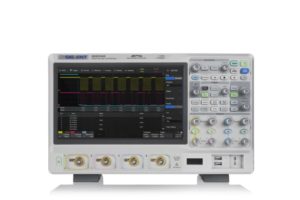

SIGLENT(シグレント) SDS5000Xシリーズ デジタル・オシロスコープ

モデル

SDS5034X /350MHz /4 + EXT /5GSa/s
SDS5054X /500MHz /4 + EXT /5GSa/s
SDS5104X /1GHz /4 + EXT /5GSa/s

特徴

•  周波数帯域： 350 MHz、500 MHz、1 GHz
•  チャンネル数： 4
•  最高サンプルレート： 5 GSa/s
•  最大レコード長： 250 Mポイント
•  最高波形キャプチャレート： 110,000 wfm/s（ノーマルモード）、500,000 wfm/s（シーケンスモード）

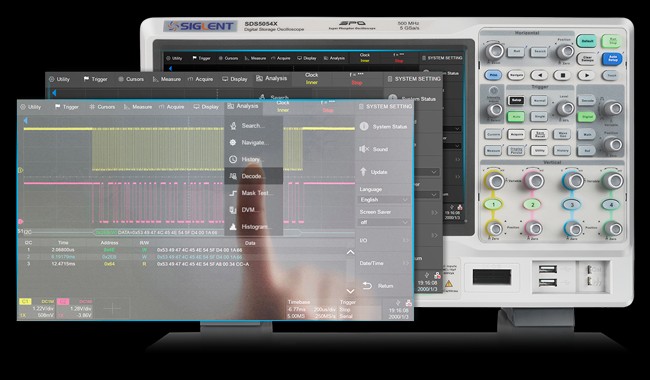

•  10.1インチ タッチスクリーンLCD

マルチタッチ操作と遠隔制御に対応

SDS5000Xの10.1インチ大型ディスプレイは、マルチタッチジェスチャに対応した静電容量式タッチスクリーンとなっており、よく使う機能へのワンボタンアクセス設計と合わせて、優れた操作性を実現しています。また、外付けのマウスやキーボードによる操作にも対応しています。
Webサーバ内蔵により、ドライバをインストールすることなく、PCや携帯端末での遠隔操作が可能です。SCPIプログラミングコマンドに対応したフリーPCソフトウェアも付属します。

豊富なトリガタイプ

SDS5000Xは、最大11種類のトリガタイプに対応した優れたトリガ機能を搭載しており、様々な特性を持つ信号に対し、素早くトリガをかけることができます。例えば、ラントトリガを使用すれば、設定した振幅でラント信号にトリガをかけることが可能です。

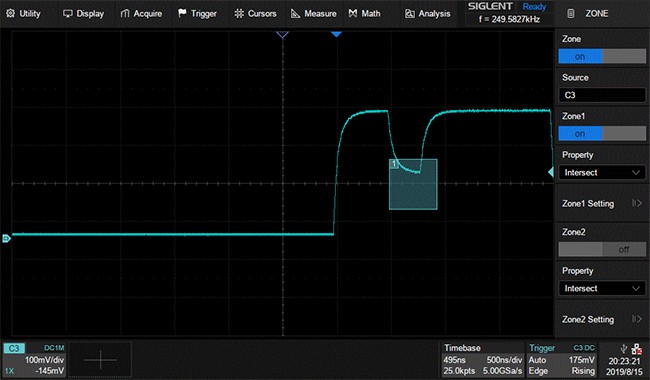

従来のトリガタイプでは、特殊な信号に対して20ステップ程の設定が必要となる場合があります。そのため、SDS5000Xにはゾーントリガ機能が搭載されています。シンプルにトリガエリアを描画することで、複雑な信号も「1ステップトリガ」で処理することができます。
SDS5000Xは、4アナログチャンネル、16デジタルチャンネル、EXT、EXT/5、ACラインをトリガソースとしてサポートしています。

シリアルトリガ＆デコード

SDS5000Xは、様々な産業で採用されているシリアルプロトコルのトリガおよびデコード機能を提供します。

• I2C, SPI 組み込み用シリアルバス
• UART PC用シリアルバス
• CAN, CAN FD, LIN, FlexRay 車載用シリアルバス
• I2S オーディオ用シリアルバス
• MIL-STD 1553B 航空宇宙用シリアルバス

強力な自動測定機能

SDS5000Xは、55種類以上のパラメータ測定に対応しており、12種類のパラメータを同時に測定し、値の推移をトレンドグラフとして表示する高度な機能を備えています。統計機能を有効にすると、パラメータの現在値、平均値、最小値、最大値、標準偏差、統計回数が表示されます。
アナログチャンネルやデジタルチャンネル、ズーム波形、演算波形、リファレンス波形を自動測定機能のソースに設定することができます。

複数の機能を1台に集約

SDS5000Xには、1台に多くの機能が搭載されており、省スペースながらも多種多様な機能を提供します。

①16チャンネルロジックアナライザ
②25 MHz絶縁型任意波形発生器
③テンプレートテスト
④デジタルマルチメータ
⑤ボード線図
⑥電源解析ソフトウェア
⑦周波数カウンタ

仕様

帯域幅	350 MHz 、500 MHz 、1 GHz
サンプリングレート（最大）	5 GSa/s
波形キャプチャレート（最大）	500,000 wfm/s
チャンネル数	2 + EXT(生産終了)/4 + EXT
トリガタイプ	エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、クオリファイド
シリアルトリガ＆デコード	I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B
データ解析	サーチ、ナビゲート、ヒストリ、マスクテスト、デジタル電圧計、波形ヒストグラム、ボード線図、電源解析、アイ/ジッタ解析
デジタルチャンネル（オプション）	16チャンネル、波形キャプチャレート 最大1.25 GSa/s、メモリ長 最大62.5 Mpts
信号発生器（オプション）	1チャンネル、周波数 最大25 MHz、サンプリングレート 125 MSa/s、波形メモリ16 kpts
入力/出力またはインターフェース	USBホスト、USBデバイス、LAN、合否判定、トリガ出力、10 MHz入力、10 MHz出力、VGA出力
プローブ（標準付属品）	各チャンネルにつき1本
ディスプレイ	10.1インチTFT液晶、静電容量式タッチスクリーン（1024×600）

付属品
SSD5000Xクイックスタートガイド、USBケーブル、電源コード、パッシブプローブSP3050A
