SIGLENT（シグレント）SDS3000X　HDシリーズ　デジタル・ストレージ・オシロスコープ



モデル

• SDS3034X HD /350 MHz /4 + EXT /4 GSa/s
• SDS3054XHD/ 500 MHz /4 + EXT /4 GSa/s
• SDS3104X HD /1 GHz /4 + EXT /4 GSa/s



特徴

・高分解能12ビットADC搭載
・周波数帯域： 350 MHz、500 MHz、1 GHz
・チャンネル数： 4
・最高サンプルレート： 4 GSa/s
・最大レコード長： 400 Mポイント
・最高波形キャプチャレート： 200,000 wfm/s（ノーマルモード）、890,000 wfm/s（シーケンスモード）
・10.1インチ タッチスクリーンLCD



型番	帯域幅	チャンネル数	サンプリングレート	波形キャプチャレート	メモリ長
SDS3034X HD	350 MHz	4	4GSa/s	890,000 wfm/s	400 Mpts/ch
SDS3054XHD	500 MHz	4	4GSa/s	890,000 wfm/s	400 Mpts/ch
SDS1202X HD	200 MHz	2	2 GSa/s	890,000 wfm/s	400 Mpts/ch

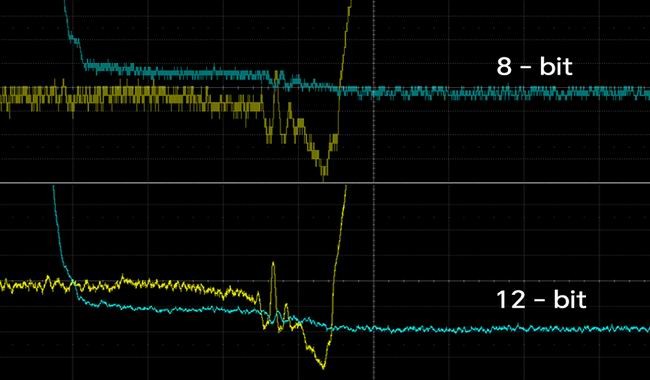

12-bit ADC：波形の細部まで鮮明に表示

SDS3000X HDシリーズオシロスコープは、12ビット（量子化レベル4096）高分解能ADCを搭載しており、高分解能モード（ERES）では分解能を最大16ビットまで高めることができます。この高分解能ADCと垂直・水平ズーム機能により、波形の詳細をより完全かつ鮮明に観察することができます。

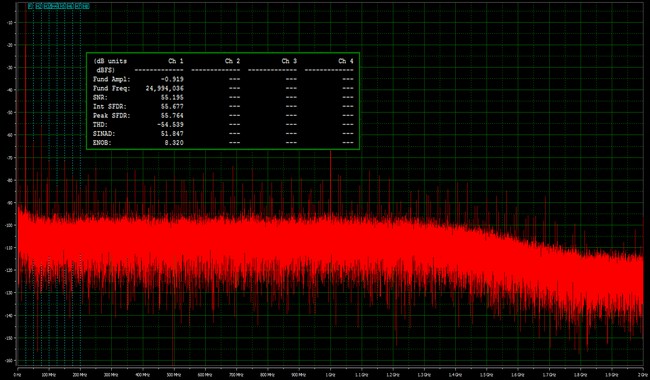

ENOB - ADC の有効ビット数

高速ADコンバータがデータ収集を行う際の、実際のS/N比は、ノイズと歪みにより、公称ビット数が達成すべき望ましい性能を満たしません。 ADCはあくまでもオシロスコープ・システムの一部であり、単独で使用することはできないため、オシロスコープ・システム全体のENOB（有効ビット）の方が意味があります。
SDS3000X HDシリーズのENOBは最大8.3～8.6ビットで、時間誤差や周波数スプリアスが少なく、測定精度を効果的に確保できます。



多彩なトリガタイプ

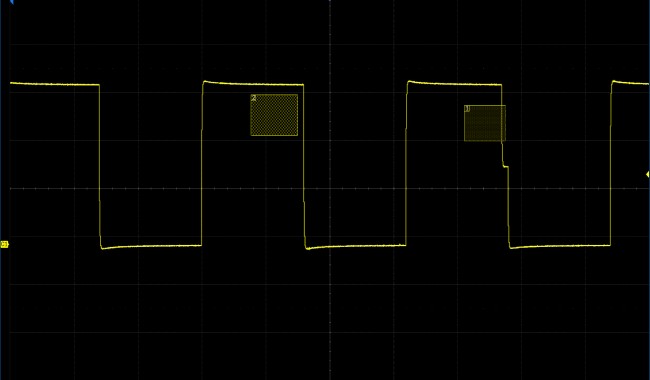

SDS3000X HDシリーズは、エッジ、インターバル、ビデオ、シリアルバスなど、さまざまなトリガタイプを備えています。ゾーントリガを使用すると、トリガした波形をユーザーが設定したゾーンを通過するかしないかでスクリーニングして適合した波形のみ表示するので、ユーザーが必要な波形を観測しやすくなります。
シリアルバストリガは、I2C、SPI、CAN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENTなど、さまざまな用途のシリアルバスのテストソリューションを提供します。



電力解析：電源パラメータを素早く取得

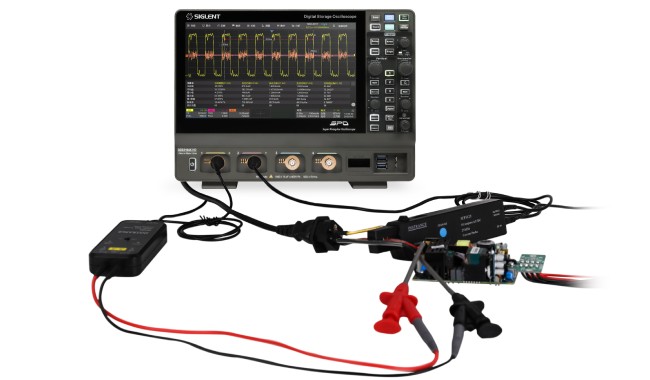

SDS3000X HDシリーズは、オプションで電力解析機能を搭載することができ、シグレントの電圧プローブ（DPB5000シリーズなど）や電流プローブ（CP6000シリーズなど）と組み合わせて、電源品質、高調波電流、突入電流、過渡応答など、電源の12パラメータを迅速かつ正確に解析することができます。
例えば、スイッチング損失を最小限に抑えて電源効率を向上させたり、あらゆる作業条件下で電源装置の過渡現象が安全作業領域を超える確率をカウントして装置の作業安定性を評価したりすることができます。





50MHz波形発生器

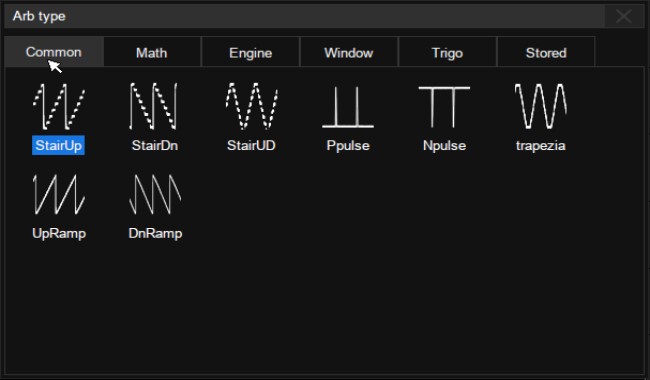

SDS3000X HDシリーズは、USBインターフェースを介して波形発生器SAG1021Iに直接接続することができます。125MSa/sのサンプリングレートと14ビットの分解能を持つSAG1021Iは、サイン波、方形波、ランプ波、パルス波、ノイズ、DC、および45種のビルトイン波形を出力でき、周波数は最高50MHz（サイン波）まで出力できます。また、EasyWave PCアプリケーション・ソフトウェアを使用してユーザー定義任意波形を編集することもできます。SAG1021Iはプラグアンドプレイが可能なため、さまざまな科学実験や産業用制御アプリケーションの試験を迅速かつ容易にセットアップできます。



仕様

帯域幅	350 MHz, 500 MHz, 1GHz
垂直分解能	12-bit
サンプリングレート（最大）	シングルチャネルまたはデュアルチャネルモード： 4 GSa/s,
	四チャンネルモード: 2 GSa/s,
アナログチャンネル	4 + EXT
メモリ長（最大）	シングルチャネルモード: 400 Mpts/ch,
	デュアルチャネルモード: 200 Mpts/ch,
	四チャンネルモード: 100 Mpts/ch
波形キャプチャレート（最大）	ノーマルモード: 200,000 wfm/s;
	シーケンスモード : 890,000 wfm/s
I/O	USB 2.0 Host x3, USB 2.0 Device, 10 M / 100 M LAN, External trigger, Auxiliary output (TRIG OUT, PASS/FAIL), SBUS (Siglent MSO)
シリアルトリガ＆デコード（標準）	I2C, SPI, UART, CAN, LIN, CAN FD(デコードのみ), FlexRay(デコードのみ)
トリガータイプ	エッジ、スロープ、パルス幅、ウィンドウ、アンダー幅、インターバル、差圧、モード、ビデオ、合格、n番目のエッジ、ディレイ、セットアップ/ホールド時間、シリアル
デジタルチャンネル（オプション）	16チャンネル； 最大サンプリングレートは1 GSa/sと高い； 記録長は10 Mptsに達する
演算	F1-F4
	2 Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average. Supports formula editor
データ解析	検索、ナビゲーション、履歴、マスクテスト、カウンタ、ポーターマップ、消費電力分析
USB AWGモジュール(オプション)	シングルチャネルSAG1021I、周波数50 MHz、125 MSa/sサンプリングレート、16 kpts波形メモリ
ディスプレイ	10.1インチTFT-LCD静電容量式タッチスクリーン (1024*600)
