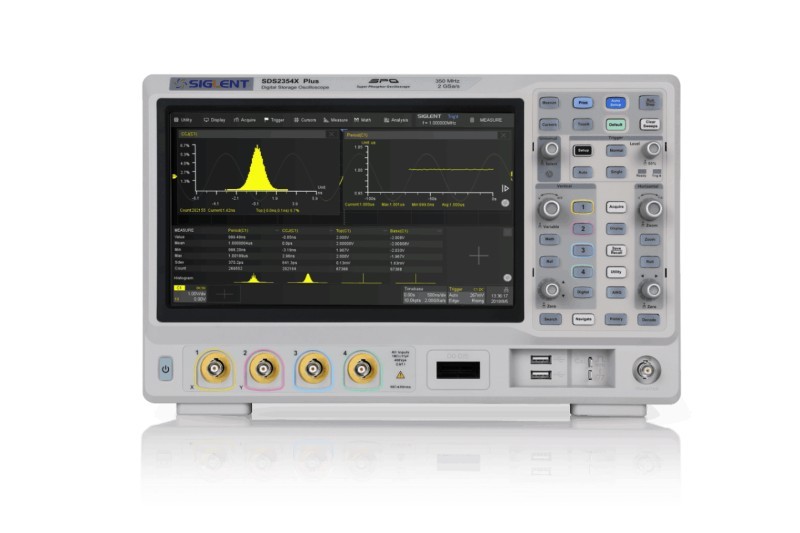

SIGLENT (シグレント)SDS2000X PLUSシリーズ　ベンチトップ・デジタル・オシロスコープ



モデル

SDS2102X PLUS / 100MHz /　2 + EXT　
SDS2104X PLUS　/100MHz/　4 + EXT
SDS2204X PLUS　/200MHz　/　4 + EXT　
SDS2354X PLUS　/350MHz　/　4 + EXT



モデル	帯域幅	チャンネル	サンプリングレート	波形更新レート	メモリ容量	価格
SDS2102X PLUS	100MHz	2 + EXT	2GSa/s	500,000 wfm/s	200 Mpts/ch	175,560
			(インターリーブモード)	(シーケンスモード)	(インターリーブ・モード)
SDS2104X PLUS	100MHz	4 + EXT	2GSa/s	500,000 wfm/s	200 Mpts/ch	245,850
			(インターリーブモード)	(シーケンスモード)	(インターリーブ・モード)
SDS2204X PLUS	200MHz	4 + EXT	2GSa/s	500,000 wfm/s	200 Mpts/ch	386,540
			(インターリーブモード)	(シーケンスモード)	(インターリーブ・モード)
SDS2354X PLUS	350MHz	4 + EXT	2GSa/s	500,000 wfm/s	200 Mpts/ch	527,120
			(インターリーブモード)	(シーケンスモード)	(インターリーブ・モード)



商品概要

・100 MHz、200 MHz、350MHzのモデルラインナップ（500 MHzへのアップグレード可）
・リアルタイムサンプリングレート 最大2GSa/s
・最大200Mptsまでの記録メモリ長
・I2C、SPI、UART、CAN、LIN、CAN FD、Flexray、I2S、MIL-STD-1553Bに対応したシリアルバストリガ＆デコード機能
・10ビットモード、垂直・水平ズーム搭載
・マルチタッチジェスチャーに対応した静電容量式タッチスクリーン



優れた操作性

・1024×600解像度の10.1インチディスプレイ
・静電容量式タッチスクリーン、マルチタッチジェスチャをサポートし、指のタッチでトレースを効率的に移動またはスケーリング
・内蔵Webサーバーは、Webブラウザーを使用したLANポートのリモート制御をサポート
・外部マウスおよびキーボードのサポート



高分解能と低ノイズを実現

10 bitモードとズーム機能の組み合わせで、波形をより細かく低ノイズで表示します。
SDS2000X Plusの垂直・水平ズーム機能は、範囲を指定して信号を拡大することが可能で、より詳細な分析を行うことができます。垂直ズーム機能には更なる特長があり、元の垂直スケールが維持され、入力回路でオーバードライブが発生することがないため、歪みを最小限に抑えた状態で波形の詳細を観察することが可能です。

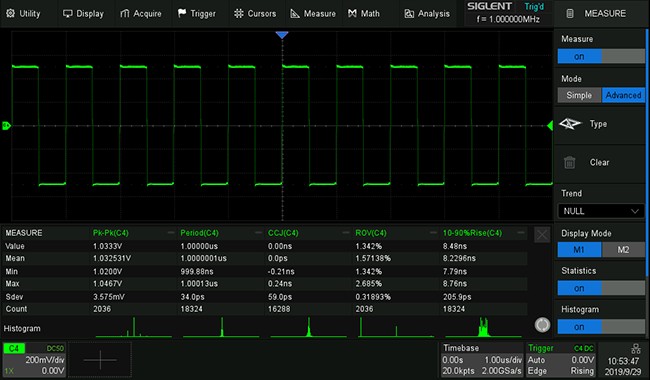

パラメータの測定と統計

SDS2000X HDは、水平、垂直、各種、CH遅延の4つのカテゴリに分かれた、合計50種類以上のパラメータ測定をサポートしています。ゲート機能による測定期間の指定も可能です。また、本機能は演算波形、参照波形、ヒストリ波形においても利用することができます。最大12種類のパラメータについて、現在値、最大値、最小値、標準偏差、平均値の統計データを同時に表示することができます。ヒストグラムによるパラメータの確率分布表示や、パラメータの時間変化を可視化するトレンド表示も利用可能です。これらの機能に加え、水平軸の測定においては、1フレームにつき最大1000もの信号エッジを処理することができるため、テスト効率を大幅に改善します。

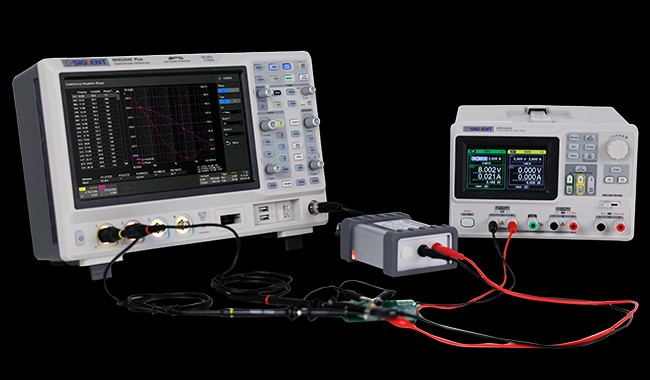

電源制御ループ応答解析（ボード線図機能）

電源設計において、安定性は非常に重要な指標です。一般的には安定性測定には特殊な周波数特性解析器が必要ですが、非常に高価です。シグレントは手頃な価格のソリューションを提供しています。オシロスコープからビルトイン波形発生器またはスタンドアロンのシグレント波形発生器を制御し、DUTの振幅と位相の周波数応答をスキャンし、そのデータをボード線図として表示することが可能です。これにより、アプリケーションによっては高価な測定器を代替できます。

仕様

帯域幅	100 MHz, 200 MHz, 350MHz（500 MHzへのアップグレード可）
サンプリングレート（最大）	2 GSa/s
波形キャプチャレート（最大）	500,000 wfm/s
チャンネル数	2/4 + EXT
トリガタイプ	エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、シリアル
シリアルトリガ＆デコード	標準機能：I2C, SPI, UART/RS232, CAN, LIN
	オプション：CAN FD, FlexRay, I2S, MIL-STD-1553B
演算機能	2トレース
	2 Mpts FFT, +, -, x, ÷, d/dt, ∫dt, √, average, ERES, 数式エディタ
測定機能	50種類以上のパラメータ、ヒストグラムとトレンド表示に対応した統計機能
データ処理・解析ツール	サーチ、ナビゲート、ヒストリ、マスクテスト、ボード線図、電源解析（オプション）、カウンタ
デジタルチャンネル（オプション）	16チャンネル、波形キャプチャレート 最大500 MSa/s、メモリ長 最大50 Mpts
信号発生器（オプション）	1チャンネル、最大周波数 50 MHz、サンプリングレート 125 MSa/s、波形メモリ 16 kpts
インターフェース	USB 2.0ホスト×2、USBデバイス×2、LAN、外部トリガ、補助出力（トリガ出力、合否判定）
プローブ（標準付属品）	SP2035A、350 MHz、各チャンネルにつき1本
	PP215、200 MHz、各チャンネルにつき1本
ディスプレイ	10.1インチTFT液晶、静電容量式タッチスクリーン（1024×600）
