SIGLENT(シグレント) SDS1000X-Uシリーズ ベンチトップ・デジタル・オシロスコープ



概要

・周波数帯域： 100 MHz
・チャンネル数： 4
・最高サンプルレート： 1 GSa/s
・最大レコード長： 14 Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）
・7インチ LCD ディスプレイ



7インチ・カラーLCDディスプレイ
解像度800×480の7インチTFT-LCDディスプレイ
256階調の輝度諧調表示とカラーグレード表示



10種類の機能へのワンボタンアクセス
よく使う機能（ズーム、ロール、保存、輝度、測定、ヒストリ、デフォルト設定、カーソル、クリアスイープ、オート設定）にワンボタンでアクセスすることが可能です。



シリアル・バス　トリガ＆デコード機能を標準搭載
SDS1000X-Uは、I2C、SPI、UART、CAN、LINに標準で対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。



フルメモリ（14 Mpts）自動測定
SDS1000X-U は、最大 14 Mpts までのすべてのサンプリングデータを演算コプロセッサで高速に自動測定でき、使いやすさの向上を実現しています。



ピークサーチに対応したFFT機能
演算コプロセッサにより、波形あたり最大 128kデータを使用した入力信号のFFT解析が可能です。これにより、高いスペクトル・リフレッシュ・レートを維持しながら、優れたスペクトル解析機能を提供します。FFTは複数の窓関数もサポートしているため、さまざまなスペクトル測定ニーズに適応できます。

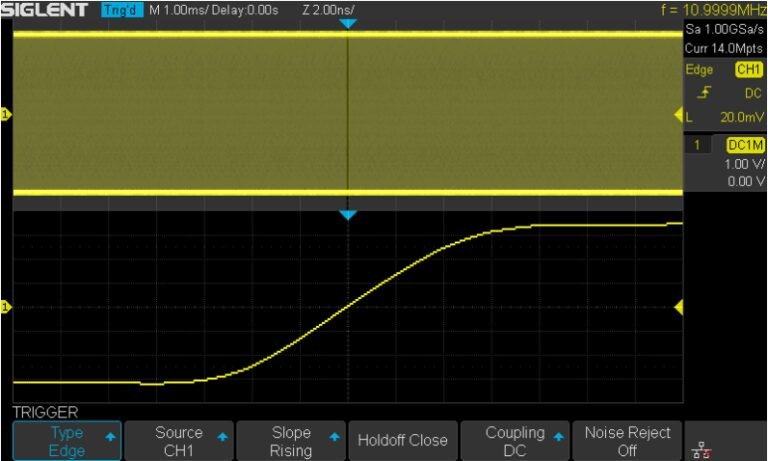

最大14Mptsのメモリ長

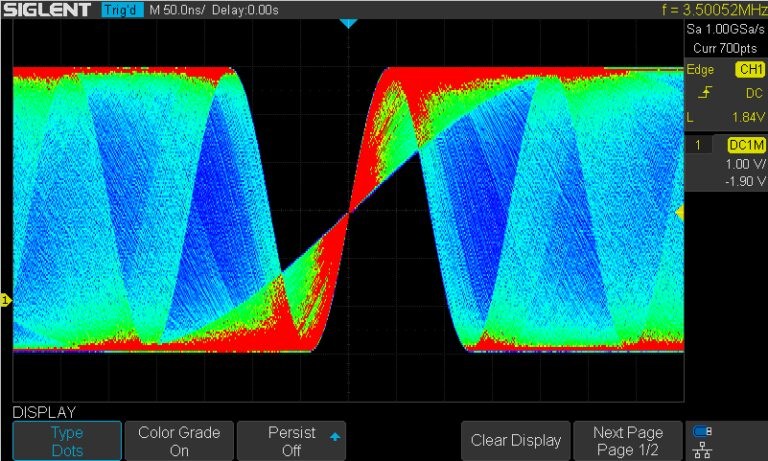

256段階の輝度と色温度による波形頻度の表示

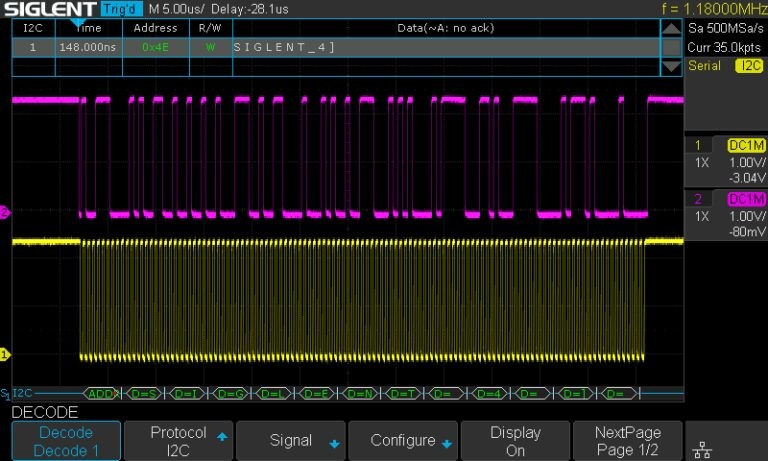

シリアルバストリガ/デコード機能の標準搭載

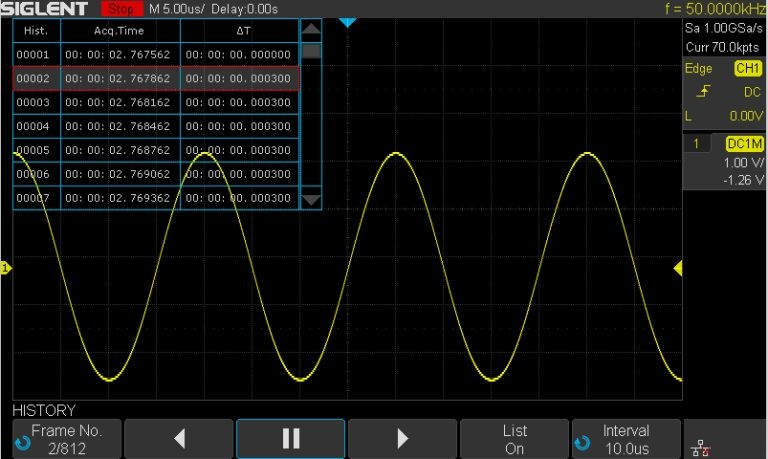

最高400,000wfm/s 波形キャプチャレート



基本仕様

型番	SDS1104X-U
メーカー	SIGLENT
寸法	312×132.6×151（mm）
重量	本体：2.6kg
ディスプレイ	7インチTFT液晶（800×480）
帯域幅	100MHz
チャンネル数	4
サンプリングレート	1GSa/s
メモリ長	14Mポイント
トリガ	エッジ、スロープ、パルス、ウィンドウ、ラント、インターバル、タイムアウト、パターン
演算機能	FFT・加算・減算・乗算・除算・微分・積分・平方根
標準インターフェース	USBホスト、USBデバイス（USB-TMC）、LAN、パス/フェイル、トリガ出力



付属品

USBケーブル、電源コード、受動プローブ、校正証明書、SDS1000X-U クイックスタートガイド



マニュアルダウンロード

SDS1104X-U シリーズ デジタル・オシロスコープ			Siglent時域製品カタログ		☞ダウンロードはこちら
			SDS1000X-U データシート		☞ダウンロードはこちら
			オシロスコーププログラミングガイド		☞ダウンロードはこちら
			SDS1000X-E & SDS1000X-U シリーズ クイックスター		☞ダウンロードはこちら
			シグレント製品選択ガイド		☞ダウンロードはこちら
			シグレントプローブデータシート		☞ダウンロードはこちら
			SDS1000X-E & SDS1000X-U シリーズユーザーマニュアル		☞ダウンロードはこちら
