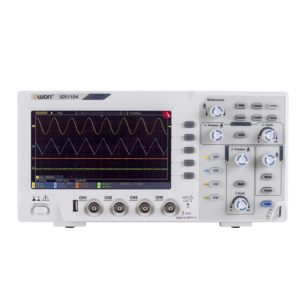

OWON SDS1104 4チャンネル デジタル・オシロスコープ



• 周波数帯域： 100MHz
• 4チャンネル
• サンプルレート： 最高 1Gサンプル/秒
• 薄型ボディ
• 7インチ高解像度LCD
• インターフェース： USBホスト、USBデバイス
• SCPIコマンドをサポート



OWON モデル	SDS1104
周波数帯域	100MHz
サンプルレート	1GS/s
水平軸スケール	2ns/div - 1000s/div, step by 1 - 2 - 5
チャンネル数	4
ディスプレイ	7" color LCD, 800 x 480 pixels
レコード長	20K
プローブ減衰比	1X, 10X, 100X, 1000X
入力カップリング	DC, AC , and GND
垂直軸スケール	5mV/div - 5V/div (at input)
トリガ・タイプ	Edge, Video
トリガ・モード	Auto, Normal, and Single
カーソル測定	△V,  △T between cursors，△V and △T between cursors，Auto-cursors
自動測定	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vavg, Vrms, Cycle RMS, Cursor RMS, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Delay A→B ↑, Delay A→B↓, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
波形演算	＋, －, x, ÷, invert, FFT
波形保存	16 waveforms
通信インターフェース	USB host, USB device
周波数カウンタ	available
電源	100V - 240V AC, 50/60Hz, CAT II
消費電力	＜15W
寸法（WxHxD）	301 x 152 x 70 mm
重量	1.10 kg
