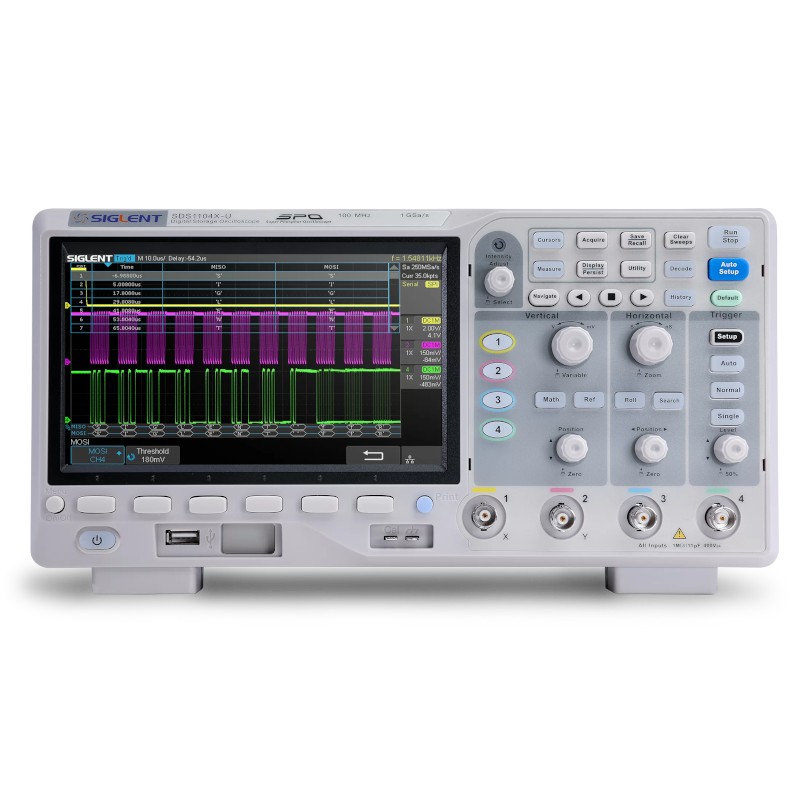

SIGLENT(シグレント) SDS1000X-Uシリーズ デジタル・オシロスコープ



SDS1000X-Uシリーズ デジタル・オシロスコープ

・周波数帯域： 100 MHz
・チャンネル数： 4
・最高サンプルレート： 1 GSa/s
・最大レコード長： 14 Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）



■7インチ・カラーLCDディスプレイ

解像度800×480の7インチTFT-LCDディスプレイ

256階調の輝度諧調表示とカラーグレード表示



■10種類の機能へのワンボタンアクセス

よく使う機能 （ ズーム、ロール、セーブ、パーシスタンス、メジャメント、ヒストリ、デフォルト、カーソル、クリア・スイープ、オート・セットアップ ） にワンボタンでアクセスすることが可能です。



■シリアルデコード機能を標準搭載

SDS1000X-Uは、I2C、SPI、UART、CAN、LINに標準で対応しています。

波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。



■ピークサーチに対応したFFT機能

演算コプロセッサにより、波形あたり最大 128kデータを使用した入力信号のFFT解析が可能です。これにより、高いスペクトル・リフレッシュ・レートを維持しながら、優れたスペクトル解析機能を提供します。

FFTは複数の窓関数もサポートしているため、さまざまなスペクトル測定ニーズに適応できます。

仕様

オシロスコープ仕様

モデル	SDS1104X-U
帯域幅	100 MHz
チャンネル数	4
サンプルレート（最大）	1 GSa/s（1ch）, 500 MSa/s（2ch）, 250 MSa/s（4ch）
メモリ深度（最大）	14 Mpts
波形キャプチャレート（最大）	100,000 wfms/s（ノーマル）, 400,000 wfms/s（シーケンス）
トリガタイプ	Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video
シリアル トリガ＆デコード	I2C, SPI, UART, CAN, LIN
I/O	USBホスト, USBデバイス, LAN, Pass/Fail, Trigger Out
プローブ（標準）	100MHzパッシブプローブ 4本
ディスプレイ	7インチ TFT-LCD（800x480）
重量	2.6 kg（本体）



システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
