SIGLENT(シグレント) SDS1000X-Eシリーズ デジタル・オシロスコープ



SDS1000X-Eシリーズ デジタル・オシロスコープ



・周波数帯域： 100 MHz、200 MHz
・チャンネル数： 2/4
・最高サンプルレート： 1 GSa/s
・最大レコード長： 14 Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）
・7インチ LCD ディスプレイ



■長いメモリ長と速い波形キャプチャレート

高感度・低ジッタのデジタルトリガシステム

256段階の輝度諧調表示、カラーグレード表示

最大400,000 wfm/s（シーケンスモード）の波形キャプチャレートで、過渡現象や低頻度の事象を容易に捕捉

最大14 Mptsのメモリ長で、高速サンプルレートのままでも長時間・高分解能の捕捉が可能

■データ解析処理の進化

14Mのサンプリングポイント全てに対し高速測定・演算を行い、解析時の歪みを最小限に抑えます。

・ハードウェアコプロセッサによる高速データ処理

・1 Mpts FFT演算

・ズーム、ゲート、演算測定、統計処理をサポート

・38種類のパラメータの自動測定機能をサポート

■シリアルデコード機能を標準搭載

SDS1000X-Eは、I2C、SPI、UART、CAN、LINに標準で対応しています。

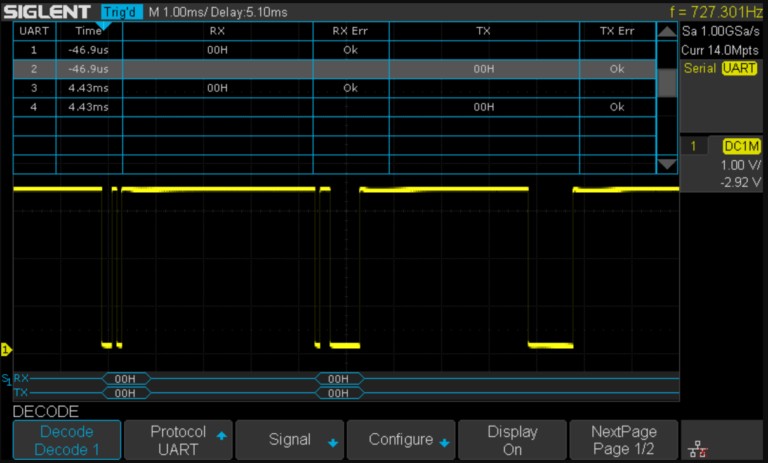

波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。



■強力なデバッグ・解析機能

ヒストリモードやシーケンスモードを使用して波形の異常を素早く捕捉

ハードウェアベースのパス/フェイル判定モードで信号を長時間監視



仕様

オシロスコープ仕様

型名	SDS1202X-E	SDS1104X-E	SDS1204X-E
帯域幅	200 MHz	100 MHz	200 MHz
チャンネル数	2+EXT	4
サンプルレート（最大）	1 GSa/s（シングル） 500 MSa/s（デュアル）	1 GSa/s（シングル,デュアル） 500 MSa/s（フル）
メモリ深度（最大）	7 Mpts/CH（非インタリーブ）, 14 Mpts/CH（インタリーブ）
波形取込レート（最大）	100,000 wfm/s（ノーマル）, 400,000 wfm/s（シーケンス）
トリガタイプ	Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video
シリアル トリガ＆デコード	I2C, SPI, UART, CAN, LIN
ロジックチャネル	---------	16ch, 1GSa/s, 14Mpts/チャンネル
波形発生器（オプション）	---------	USB接続絶縁タイプ, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts
ボードプロット	---------	10 Hz～120 MHz（機種依存）, 最大500ポイント
データロガー	---------	サンプルロガー: 15Sa/s ～ 25kSa/s 自動測定ロガー: 0.1秒 ～ 10分間隔, 最多4個の自動測定アイテム
I/O	USBホスト/デバイス, LAN, パス/フェイル, トリガ出力
標準プローブ	200MHzパッシブプローブ 2本	100MHzパッシブプローブ 4本	200MHzパッシブプローブ 4本
ディスプレイ	7インチTFT-LCD (800×480)
重量	約 2.6kg
