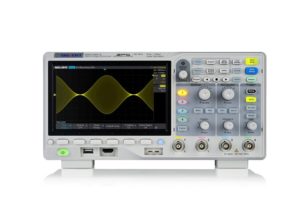

SIGLENT(シグレント) SDS1000X-Eシリーズ ベンチトップ・デジタル・オシロスコープ



モデル

• SDS1104X-E　本体
• SDS1000X-E-FG　25MHz USB信号発生器機能（ソフトウェア）
• SAG1021I　25MHz絶縁1チャンネル　USB信号発生器
• SDS1000X-E-16LA　ロジック・アナライザ機能（ソフトウェア）
• SLA1016　16チャンネル・ロジック・プローブ
• SDS1000X-E-WIFI　WiFi通信機能（ソフトウェア）
• TL-WN725N　USB WiFiアダプタ（ハードウェア）



■概要

・周波数帯域： 100 MHz、200 MHz
・チャンネル数： 2/4
・最高サンプルレート： 1 GSa/s
・最大レコード長： 14 Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）
・7インチ LCD ディスプレイ

■長いメモリ長と速い波形キャプチャレート

・高感度・低ジッタのデジタルトリガシステム

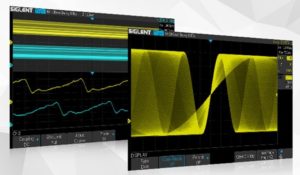

・256段階の輝度諧調表示、カラーグレード表示
・最大400,000 wfm/s（シーケンスモード）の波形キャプチャレートで、過渡現象や低頻度の事象を容易に捕捉
・最大14 Mptsのメモリ長で、高速サンプルレートのままでも長時間・高分解能の捕捉が可能

■データ解析処理の進化
・14Mのサンプリングポイント全てに対し高速測定・演算を行い、解析時の歪みを最小限に抑えます。

・ハードウェアコプロセッサによる高速データ処理
・1 Mpts FFT演算
・ズーム、ゲート、演算測定、統計処理をサポート
・38種類のパラメータの自動測定機能をサポート





■シリアルデコード機能を標準搭載

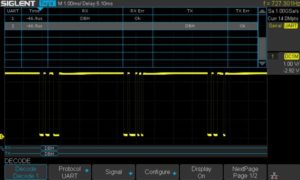

SDS1000X-Eは、I2C、SPI、UART、CAN、LINに標準で対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。

■強力なデバッグ・解析機能
・サーチ＆ナビゲート機能により目的の波形イベントをすばやく検出
・ロジックアナライザを統合したミックスドシグナル解析ツール
・ヒストリモードやシーケンスモードを使用して波形の異常を素早く捕捉
・ハードウェアベースのパス/フェイル判定モードで信号を長時間監視



システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
