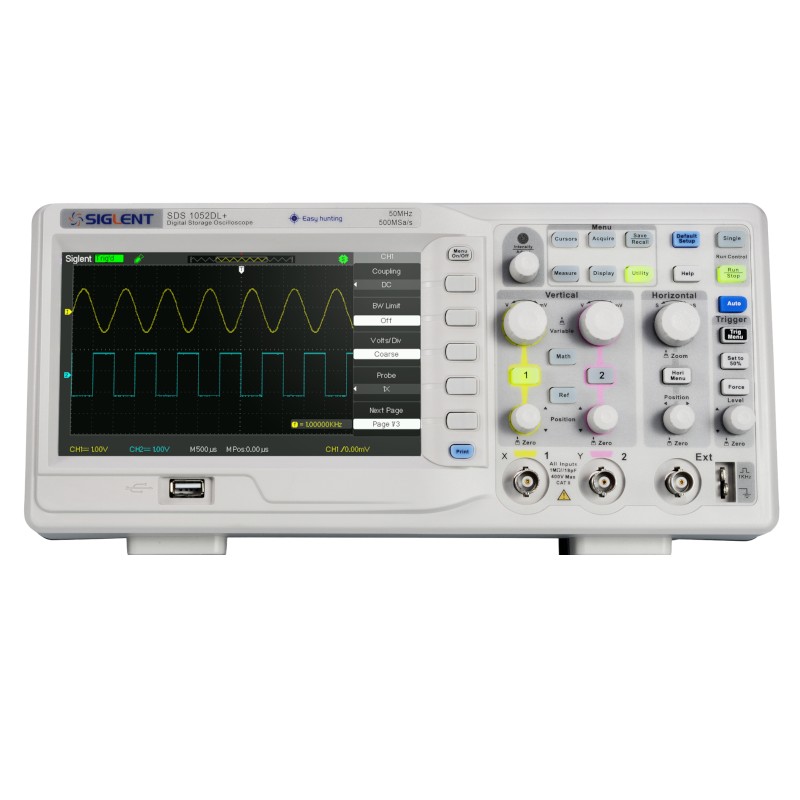

SIGLENT(シグレント) SDS1000DL+シリーズ デジタル・オシロスコープ



SDS1000DL+シリーズ デジタル・オシロスコープ

・周波数帯域： 50 MHz
・チャンネル数： 2
・最高サンプルレート： 500 MSa/s
・最大レコード長： 32 kポイント
・7インチ LCD ディスプレイ



■32種類の自動測定パラメータ

電圧、時間、遅延に関する32種類のパラメータ自動測定をサポートしています。

画面下部に5種類まで表示したり、すべてのパラメータを同時に表示したりすることもできます。

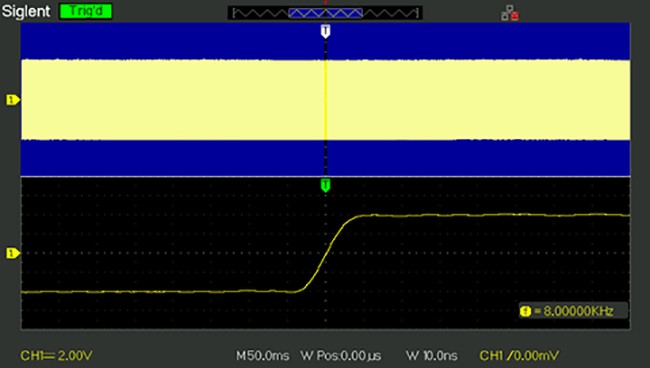

■ズーム機能

波形の一部分を選択し拡大します。信号の詳細情報を調べるのに役立つ機能です。

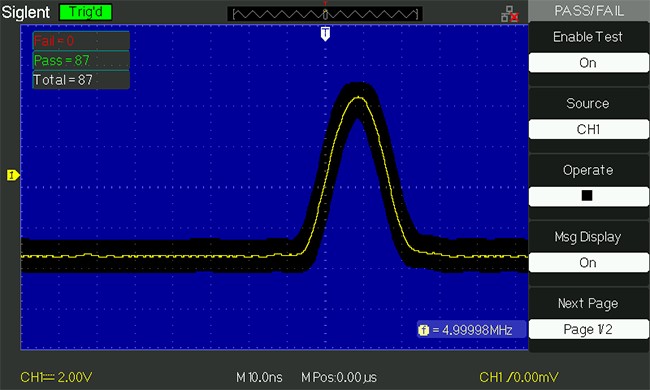

■パス/フェイル機能

ユーザー定義のテスト用マスクを容易に設定し、測定トレースと比較ができるため、長期的な信号の監視や自動生産ラインのテストに適しています。

仕様

オシロスコープ仕様

型名	SDS1052DL+
価格（税込）	￥53,900
帯域幅	50 MHz
チャンネル数	2+EXT
サンプルレート（最大）	500 MSa/s
メモリ深度（最大）	32 Kpts
トリガタイプ	Edge, Pulse, Video, Slope, Alternate
I/O	USB ホスト, USB デバイス, LAN, Pass/Fail
標準プローブ	70MHzパッシブプローブ 2本
ディスプレイ	7インチ TFT LCD（800x480）
質量	2.5 kg
