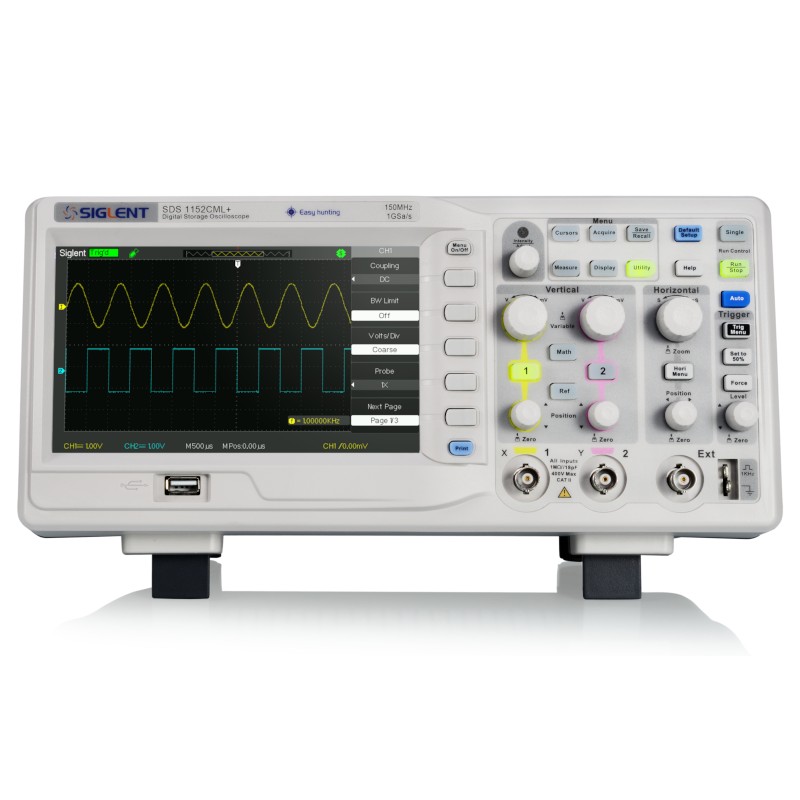

SIGLENT(シグレント) SDS1000CML+シリーズ デジタル・オシロスコープ

SDS1000DL+シリーズ デジタル・オシロスコープ

・周波数帯域： 100 MHz
・チャンネル数： 2
・最高サンプルレート： 1 GSa/s
・最大レコード長： 2 Mポイント
・7インチ LCD ディスプレイ



■最大2Mポイントのメモリ長とズーム機能

SDS1000CML+のメモリ長は最大2 Mptsと長く、高速サンプルレートを維持したままで長時間の信号を捕捉できるようになります。また、ワンボタンでズームする機能により、信号の一部分を拡大して効率的に信号の詳細を観測することができます。

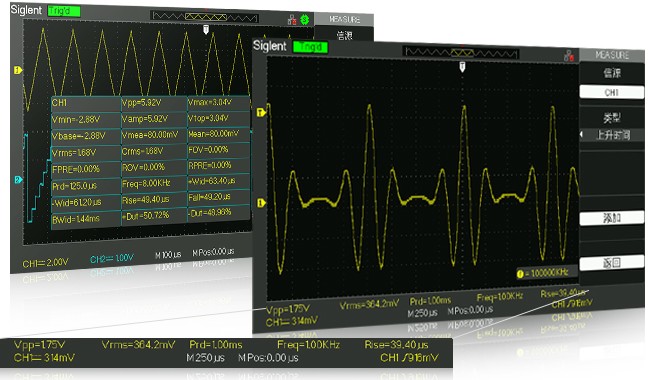

■強力なデータ解析・保存機能

SDS1000CML+シリーズは、電圧、時間、遅延に関する32種類のパラメータ測定をサポートしています。画面下部に5種類まで表示したり、すべてのパラメータを同時に表示したりすることもできます。

加算、減算、乗算、除算、FFTの5種類の演算をサポートしています。

波形データやスクリーンショットを、プリントボタンを押すだけで簡単にUSBメモリへ保存することができます。

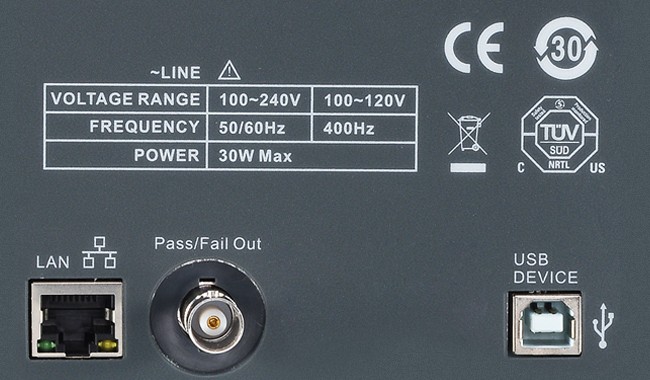

■豊富なインターフェースとリモートコントロール

SDS1000CML+シリーズは、以下のインターフェースを搭載しています。

USBホスト：外部USBメモリにデータや画像を保存します。

USBデバイス：PCに接続し、無償のEasyScopeソフトウェアでオシロスコープをリモートで操作できます。

LAN：インターネットを介したリモート操作を提供します。

パスフェイル出力：パス/フェイル・テストの結果をパルスで出力します。

仕様

オシロスコープ仕様

型名	SDS1102CML+
価格（税込）	￥61,600
帯域幅	100 MHz
チャンネル数	2+EXT
サンプルレート（最大）	1 GSa/s
メモリ深度（最大）	2 Mpts
トリガタイプ	Edge, Pulse, Video, Slope, Alternate
I/O	USB ホスト, USB デバイス, LAN, Pass/Fail
標準プローブ	100MHzパッシブプローブ 2本
ディスプレイ	7インチ TFT LCD（800x480）
質量	2.5 kg
