OWON(オウオン) SDS1000シリーズ SDS1104 4チャンネル ベンチトップ・デジタル・オシロスコープ



(驚異のコスト・パフォーマンス、エントリー・クラスのオシロスコープ)

・周波数帯域： 100MHz
・4チャンネル
・サンプルレート： 最高 1Gサンプル/秒
・薄型ボディ
・7インチ高解像度LCD
・インターフェース： USBホスト、USBデバイス
・SCPIコマンドをサポート

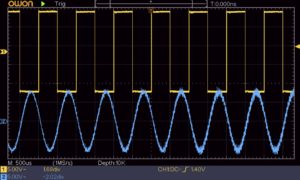

■大型ディスプレイ

7インチの高解像度LCDにより、波形を観測しやすくなります。

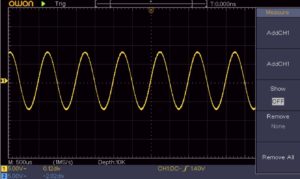

■フレンドリーなメニュー画面

フレンドリーな操作メニューにより、簡単に操作することができます。

■ズーム表示

波形をズームすることで、全波形から異常波形を見つけ出すことが容易になります。



■スナップショット

ワンクリックで、30の自動測定アイテムのすべての結果を得られます。

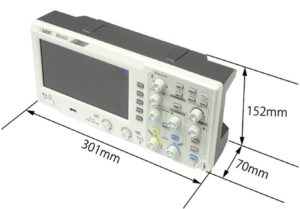

■サイズとパッケージ

サイズ：301 x 152 x 70 mm　＆　重量：約1.1Kg

仕様

オシロスコープ仕様

モデル	SDS1104
周波数帯域	100MHz
サンプルレート	1GS/s
水平軸スケール	2ns/div – 1000s/div, step by 1 – 2 – 5
チャンネル数	4
ディスプレイ	7″ color LCD, 800 x 480 pixels
レコード長	20K
プローブ減衰比	1X, 10X, 100X, 1000X
入力カップリング	DC, AC, and GND
垂直軸スケール	5mV/div – 5V/div (at input)
トリガ・タイプ	Edge, Video
トリガ・モード	Auto, Normal, and Single
カーソル測定	△V, △T between cursors，△V and △T between cursors，Auto-cursors
自動測定	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vavg, Vrms, Cycle RMS, Cursor RMS, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Delay A→B ↑, Delay A→B↓, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
波形演算	＋, －, x, ÷, invert, FFT
波形保存	16 waveforms
通信インターフェース	USB host, USB device
周波数カウンタ	available
電源	100V – 240V AC, 50/60Hz, CAT II
消費電力	＜15W
寸法（WxHxD）	301 x 152 x 70 mm
重量	1.10 kg



システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
