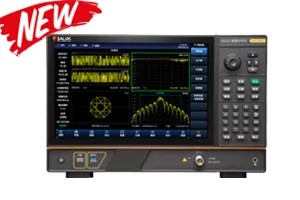

S4042シリーズ信号・スペクトルアナライザー

スペクトラム・シグナルアナライザー



周波数帯

9 kHz to 9 GHz
9 kHz to 20 GHz



表示された平均騒音レベル

-163 dBm (preamp ON)



位相雑音

-113 dBc/Hz (100 kHz offset)



概要

S4042シリーズスペクトラムアナライザーは、サルーキによって新たに発売された基本的なスペクトラムアナライザーで、周波数測定範囲は9kHzから20GHzまでカバーしています。S4042シリーズスペクトラムアナライザーは、ポータブル構造を採用しており、重さは6.5kg未満です。また、広い動作周波数帯、高性能指標、迅速なスキャン速度、複数の測定機能、携帯性、簡単な操作など、多くの利点があります。S4042シリーズスペクトラムアナライザーには、リアルタイムスペクトラム分析、干渉分析、チャネルスキャン、電界強度測定、USB連続波およびピーク電力測定、アナログ復調分析、IQ分析などのさまざまな測定機能モードがあります。さらに、チャネルパワー、占有帯域幅、隣接チャネルパワー、スペクトル放出テンプレート、キャリア対雑音比、歪み、ストレイ放出テンプレートなどのインテリジェントな測定機能も備えています。また、LAN、USB、HDMIなどのデジタルインターフェースをサポートしています。S4042が採用した12.1インチのマルチタッチ静電容量式タッチスクリーンは、より良いインタラクティブ体験を提供し、製品は産業電子製品の研究および試験プロセスに適用でき、通信試験、衛星通信、マイクロ波通信、科学研究や教育などのさまざまな分野でも利用可能です。



主な特徴

• 周波数範囲: 9 kHzから20 GHzまで、フルバンドプリアンプ標準装備
• -163dBm @ 1Hz RBW（典型的）における低表示平均ノイズレベル
• 迅速なスキャン速度
• 複数の測定機能モード
• さまざまな知的測定機能
• さまざまな補助テストインターフェースとデジタルインターフェース
• ユーザーフレンドリーな操作体験
• 優れたフィールドの使いやすさ
• さまざまなオプションのフィールドテストアクセサリを構成できます。



(Carrier 1GHz, 15℃-35℃)	•    ≤-108 dBc/Hz @ 10kHz offset •    ≤-110 dBc/Hz @ 100kHz offset •    ≤-118 dBc/Hz @ 1MHz offset •    ≤-129 dBc/Hz @ 10MHz offset
表示された平均騒音レベル (プリアンプオフ)	Pre-amplifier ON: •    ≤-161dBm(2MHz~2.4GHz) •    ≤-160dBm(2.4GHz~6GHz) •    ≤-159dBm(6GHz~9GHz) •    ≤-158dBm(9GHz~14GHz) •    ≤-156dBm(14GHz~20GHz) Pre-amplifier OFF: •    ≤-142dBm(2MHz~2.4GHz) •    ≤-141dBm(2.4GHz~6GHz) •    ≤-140dBm(6GHz~9GHz) •    ≤-138dBm(9GHz~14GHz) •    ≤-138dBm(14GHz~20GHz)
2次高調波歪み	<-70dBc (50MHz ~ 10GHz)
絶対振幅精度	±1.30 dB (operating temperature: +15℃~+35℃)
入力アッテネーター	Attenuation range: 0~30dB, 2dB steps
参照レベル	•    Range: -150dBm~+30dBm, minimum 1dB steps •    Conversion Uncertainty: ±0.50dB (Reference level: 0dBm~-60dBm)
寸法	377mm(W)×250mm(H)×119.5mm(D) (Without side strap and interface plug, the back bracket is closed)
受領	≤6.5kg
	(Note: see more detail information in the ‘Resource’ – ‘Datasheet’)
