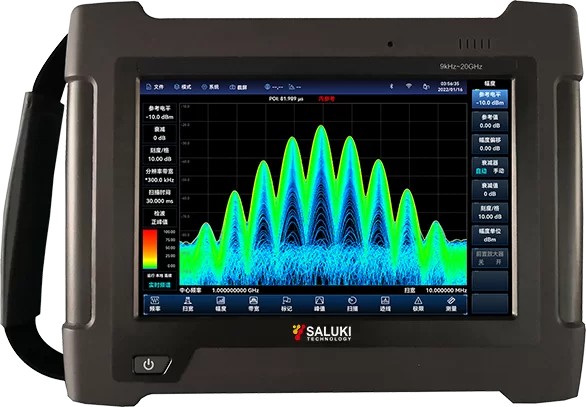

S4025シリーズハンドヘルドスペクトラムアナライザー



新世代の高性能ハンドヘルドスペクトラムアナライザー



概要



S4025シリーズスペクトラムアナライザーは、新世代の高性能ハンドヘルドスペクトラムアナライザーであり、周波数測定範囲は9kHzから54GHzです。主に、現場での無線通信機器の設置と調整、維持管理、干渉検出などに使用されます。小型で軽量であり、環境への適応性が高く、電源供給が柔軟で、操作が簡単です。S4025シリーズスペクトラムアナライザーは、40MHzのリアルタイムスペクトル分析帯域幅を備え、干渉解析、チャンネルスキャン、電界強度測定、USB CWおよびピークパワー測定、アナログ復調分析、方向解析などの測定機能モードを構成しています。また、チャンネルパワー、占有帯域幅、隣接チャネルパワー、スペクトルエミッションマスク、キャリア対ノイズ比、高調波歪み、スプリアスエミッションマスク、屋内/屋外マップカバレッジなどのその他のインテリジェント測定機能も備えています。スペクトラムアナライザーは、LAN、USB、MicroSDカード、Wi-Fi無線通信などのインターフェースをサポートしています。全機械は10.1インチの静電容量式タッチスクリーンを採用しており、マーカーのドラッグ、周波数および振幅のドラッグおよびスケーリングなどをサポートしています。製品は、モバイル通信、衛星通信、レーダー検出、マイクロ波通信、現場でのデバッグおよび電子偵察および対策機器の設置・保守、干渉源方向探知および地図位置決定、瞬時に変化する信号の試験などに応用できます。



周波数帯

• S4025A: 9kHz ~ 6GHz
• S4025B: 9kHz ~ 9GHz
• S4025D: 9kHz ~ 20GHz
• S4025E: 9kHz ~ 26.5GHz
• S4025G: 9kHz ~ 44GHz
• S4025K: 9kHz ~ 54GHz



SSB位相雑音

• ≤-108 dBc/Hz @ 10kHz offset
•  ≤-110 dBc/Hz @ 100kHz offset
•  ≤-118 dBc/Hz @ 1MHz offset
•  ≤-129 dBc/Hz @ 10MHz offset



主な特徴

• 周波数範囲カバー: 9 kHzから54 GHz、低周波数は5 kHzに拡張可能、全帯域のプリアンプが構成されています
• -165dBm @ 1Hz RBW（典型的）における低表示平均ノイズレベル
• スキャン時間 <33ms (スパン20GHz、分解能帯域幅3MHz)
• 複数の測定機能モード
• 標準全帯域プリアンプ構成
• さまざまな知的測定機能
• さまざまな補助テストインターフェースとデジタルインターフェース
• ユーザーフレンドリーな操作体験
• 優れたフィールドの使いやすさ
• さまざまなオプションのフィールドテストアクセサリを構成できます
