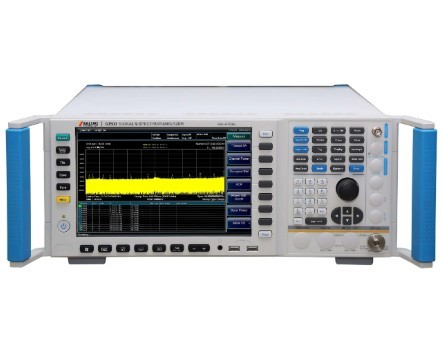

S3503シリーズ信号/スペクトルアナライザー



概要

S3503シリーズ信号アナライザーは、優れたダイナミックレンジ、位相雑音、振幅精度、テスト速度を特徴とし、高感度スペクトル分析、スペクトルパワー分析、IQ分析、マルチドメイン相関分析、パルス、パラメータ分析、オーディオ分析、アナログ復調分析、位相雑音テストなど、複数の分析機能を備えており、信頼性の高い優れたテストサービスを提供します。S3503にはさまざまなオプションコンポーネントがあり、これらのコンポーネントは性能を向上させ、より多くのインターフェースや新しい機能を提供できます。アナライザーは、デジタルおよびアナログ出力インターフェースも提供しており、測定システムを簡単に構築することができます。このような優れた性能と柔軟なオプションコンポーネントを考慮すると、S3503は航空、宇宙、レーダー探知、通信、電磁妨害対策、ナビゲーションなどの分野での信号および機器テストに完全に適しています。



周波数帯

S3503A: 3Hz to 4GHz,

S3503B: 3 Hz to 9 GHz,

S3503C: 3 Hz to 13.2 GHz,

S3503D: 3 Hz to 18 GHz,

S3503E: 3 Hz to 26.5 GHz,

S3503F: 3 Hz to 40 GHz,

S3503G: 3 Hz to 45 GHz,

S3503H: 3 Hz to 50 GHz,

S3503L: 3 Hz to 67 GHz.



主な特徴

• 3Hzから最大85GHzまでの広い周波数範囲
• オプションのエクステンダーは周波数を最大750GHzまで
• 拡張5つの分析帯域幅構成、最大分析帯域幅は1GHzまで
• 包括的なスペクトラム分析機能、周波数およびFFTスイープに対応
• 強力な過渡分析と信号再生分析、周波数領域および時間領域の相関測定
• 10.1インチの高解像度LCD画面、ワンプッシュ測定、柔軟なアナログおよびデジタル信号出力インターフェース
• 優れた測定および受信性能、電子システムの性能の包括的な評価、送信機と受信機の測定および診断に広く使用される



包括的スペクトル分析能力

S3503シリーズの信号/スペクトルアナライザーは、豊富なスペクトル分析機能を提供します。

• 周波数スイープとFFTスイープをサポート
• ゼロスパン高速スイープ、最速スイープ時間は1μs
• 正確な周波数カウント、カウント解像度は0.001Hzを達成
• スイープポイント数は101〜30001の間で自由に選択可能
• 6つの波検出モード、3つの平均タイプ
• タイムゲート測定をサポート
• 占有帯域幅、チャネルパワー、隣接チャネルパワー測定のテスト機能
• パワー統計、バーストパワー、ひずみ、TOI、スプリアス発生などのテスト機能
• 6つのトレースを設定でき、豊富なマーカ操作機能を備える



優れたテストおよび受信性能

複数のシングルキャリアデジタル変調信号の柔軟な復調機能を提供します。ベクトルチャート、コンステレーションダイアグラム、アイダイアグラム、スペクトラムダイアグラムなどを提供し、変調信号の特性を分析することができます。包括的な時間領域、周波数領域、変調領域の信号分析および表示機能を備え、20以上の変調システムの復調分析をサポートしています。



過渡解析と信号再生解析

• 周波数ドメインと時系列ドメインの相関テストは、過渡信号イベントを理解し、深く分析するのに役立ちます。

• ウォーターフォールダイアグラムの表示は、分析信号スペクトルが時間とともに変化するマクロな法則を解析するためのものです。



リアルタイムスペクトル分析

S3503シリーズスペクトラムアナライザーは、シームレスなリアルタイムスペクトラム解析と周波数テンプレートトリガー機能を実現し、複雑な信号のトリガー、キャプチャ、および解析に使用できます。

•  オプションの40MHz/200MHzリアルタイム解析帯域幅
•  デジタルフォスフォースペクトル、シームレスなウォーターフォール、瞬時スペクトル、時間対パワー、時間対周波数などのチャート
• 100% POI、信号の最小継続時間: 4.3μs

パルス信号分析

•  パルス信号のスペクトルおよび時間領域の特性測定は、20種類以上のパルスパラメータ測定（時間、振幅、周波数、位相を含む）をサポートします。
•  任意のパルスの振幅、パルス内周波数/位相特性、およびスペクトル特性の詳細な分析が可能です。
•  任意のパルスパラメータに対するパルストレンド統計



位相ノイズ測定、音声分析、アナログ復調解析

• 位相ノイズ測定は、信号分析器の優れた位相ノイズに依存し、日常の信号源の位相ノイズ測定アプリケーションに対応するためのワンタッチ自動測定を提供します。

• 低周波信号パラメーターの測定と分析のために独自に最適化されたオーディオ測定チャネル。

• アナログデモジュレーションアナライザーは、端末、無線、一般的なアナログ変調源の測定をシミュレートするために使用されます。AM/FM/ΦM信号を復調し、変調インデックス、変調歪み、残留FM、FM線形性などのパラメーターを測定します。



システムインテグレーションサービス

ペリテックは、各種センサ、信号変換モジュール、リレー、通信機器などを活用し、お客様の計測・制御システムを最適に構成します。機器単体の提供にとどまらず、以下を含む一貫したシステムインテグレーションサービスを提供します。

• システム構成設計・機器選定支援
• LabVIEW・PXI・CompactDAQなど計測プラットフォームとの統合
• 制御盤設計・製作
• 信号整合・インターフェース設計
• ソフトウェア開発・自動試験シーケンス構築
• 現地導入・調整・保守対応

ペリテックの技術力と経験を活かし、試験・計測・制御システム全体の構築をサポートします。
