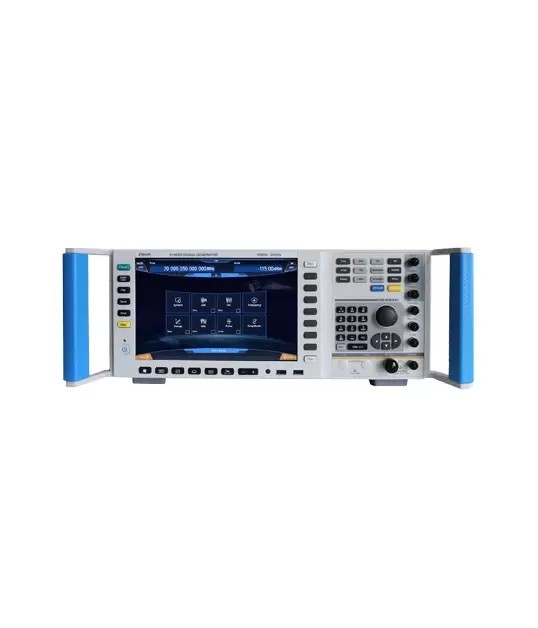

S1465-Vシリーズベクトル信号発生器



概要

S1465-Vシリーズベクトル信号発生器は、100kHzから67GHzの周波数範囲内で優れたベクトル変調性能を備えています。内部変調帯域幅は200MHz、外部変調リアルタイム帯域幅は2GHzで、広帯域信号のさまざまな変調ニーズに対応できます。この発生器は、優れたスペクトル純度と出力電力仕様を持っています。10GHzキャリアの位相ノイズは@10kHz周波数オフセットで-126dBc/Hzに達することができ、厳しい信号テストの要件を満たします。また、この発生器は優れたベクトル変調精度を持ち、全周波数範囲でEVMは1.4%未満(4Msps)であり、計測目的で使用することができます。ベースバンド信号発生器は、柔軟な性能と多くの変調形式を持ち、簡単に設定できます。PSK、QAM、FSK、ASKなど、20種類以上の一般的な変調形式がサポートされています。S1465-Vシリーズベクトル信号発生器は、広帯域および大帯域幅の条件下で、ユーザーに純粋なアナログ信号およびベクトル変調信号、編集可能な任意波形変調信号の完全な範囲を提供することができます。これは、レーダー性能評価、高性能受信機テスト、コンポーネントパラメータテストなどに広く使用されており、航空、宇宙、レーダー、通信、ナビゲーション機器などに適用されます。



主な特徴

• ブロードバンドベクトル信号生成
• 大容量ベクトル変調帯域幅
• 高純度スペクトル
• ブロードバンドおよび高出力
• 出力計測グレードのベクトル変調精度
• 完全なユニバーサルデジタル変調フォーマット
• 便利なタッチスクリーンコントロール
• 任意波形データフォーマットのダウンロード
• 複数の制御および機能拡張インターフェース



周波数帯

• S1465C-V: 100 kHz to 10 GHz,
• S1465D-V: 100 kHz to 20 GHz,
• S1465F-V: 100 kHz to 40 GHz, (max. frequency 44 GHz)
• S1465H-V: 100 kHz to 50 GHz,
• S1465L-V: 100 kHz to 67 GHz
