RFS-R 50

スキャナープローブ 30 MHz から 3 GHz まで



概略

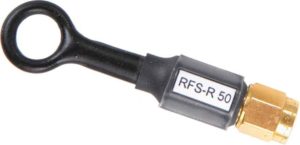

RFS-R 50 Hフィールドプローブは、アセンブリ、デバイス、またはケーブルの近くで約3 cmの距離でのフィールド測定用に設計されています。このHフィールドプローブは、干渉源としての大きなコンポーネントを特定するために使用できます。RFS-R 50はパッシブ近接場プローブです。シース電流減衰があり、電気的にシールドされています。50Ω入力を持つスペクトラムアナライザーまたはオシロスコープに接続することができます。内部終端抵抗はありません。



技術的なパラメーター

周波数帯	30 MHz ... 3 GHz
プローブヘッドの寸法:	Ø 10 mm
コネクター出力	SMA, male, plug
長さ	≈ 55 mm



周波数応答

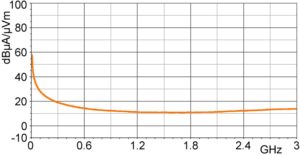

Hフィールド補正曲線 [dBµA/m] / [dBµV]

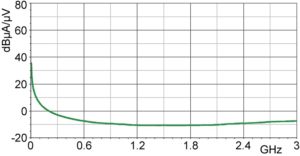

補正曲線 [dBµA] / [dBµV]
