RFS-R 0.3-3

スキャナープローブ 30 MHz から 3 GHz まで



概要

小型プローブヘッドを備えたRFS-R 0.3-3は、非常に高い解像度で磁場を測定できます。これにより、最小のコンポーネントでも干渉源として検出することができます。さらに、小型プローブヘッドはICピン付近など、到達困難な場所での測定にも適しています。RFS-R 0.3-3はパッシブ近接場スキャナプローブです。Hフィールドプローブは、強い磁場電場強度範囲内のコンポーネント近くでの測定に適しています。RF-R 0.3-3プローブのコイル開口部は白い点でマーキングされています。小型設計のため、コンポーネントの間など、到達困難な場所での測定が容易に行えます。磁場スキャナプローブにはシース電流減衰機能があり、電気的にシールドされています。50 Ω入力のスペクトラムアナライザーやオシロスコープに接続できます。Hフィールドプローブには50 Ωの内部終端抵抗はありません。



技術的なパラメータ

周波数帯	30 MHz ... 3 GHz
解像度	< 1 mm
プローブヘッドの寸法:	Ø ≈ 2 mm
コネクタ - 出力	SMA, male, jack

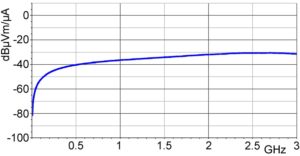

周波数応答　[dBµV] / [dBµA/m]

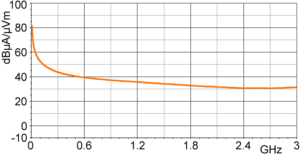

H-field補正曲線[dBµA/m] / [dBµV]

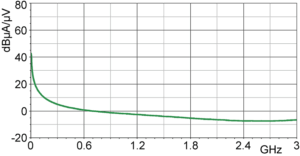

電流の補正曲線 [dBµA] / [dBµV]

測定原則
