RFS-E 10

スキャナープローブ 30 MHz から 3 GHz まで

概要

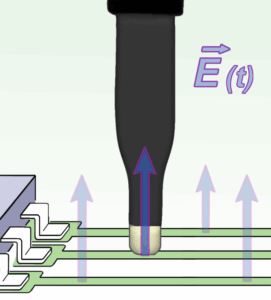

RF-E 10スキャナープローブヘッド下の電極の幅は約0.2mmで、最小のEフィールド源、例えば幅0.1mmの導電経路や、高-pin ICの単一ICピンを見つけることができます。RFS-E 10は受動的な近接場スキャナープローブです。測定のために、EフィールドプローブはPCボードのコンポーネントやエリアの上に配置されます。近接場プローブはシース電流減衰を持ち、電気的にシールドされています。50Ω入力を持つスペクトラムアナライザーまたはオシロスコープに接続できます。Eフィールドプローブには内部に50Ω終端抵抗がありません。

技術的なパラメーター

周波数帯	30 MHz ... 3 GHz
解像度	≈ 0.2 mm
プローブヘッドの寸法:	≈ (0.5 x 2) mm
コネクタ - 出力	SMA, male, jack

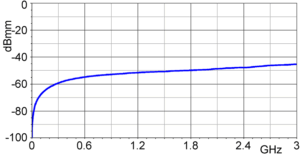

周波数応答 [dBµV] / [dBµA/m]

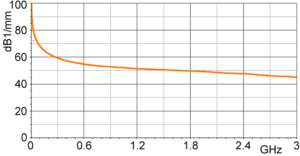

E-場補正曲線 [dBµV/mm] / [dBµV]
