RFS-E 03

スキャナープローブ 30 MHz から 3 GHz まで



概要

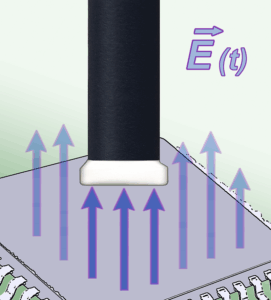

約4x4mmの電極を使用しており、これはRFS-E 03プローブヘッドの底部に位置しています。この電極は、クロックライン、ICピン、および小型コンポーネントからのEフィールドを検出できます。RFS-E 03は受動的近接場スキャナプローブです。測定のために、EフィールドプローブはPC基板のコンポーネントまたはエリアの上に配置されます。近接場プローブはシース電流減衰を持ち、電気的にシールドされています。50Ω入力を持つスペクトルアナライザーまたはオシロスコープに接続できます。Eフィールドプローブ内部には50Ω終端抵抗はありません。



技術的なパラメータ

周波数帯	30 MHz ... 3 GHz
プローブヘッドの寸法:	≈ (4 x 4) mm
コネクタ - 出力	SMA, male, plug
長さ	≈ 55 mm

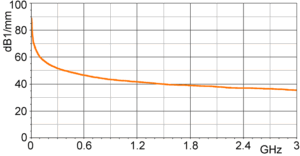

周波数応答

E-フィールド補正曲線 [dBµV/mm] / [dBµV]
