RFS-B 3-2 スキャナープローブ

概要

RFS-B 3-2 Hフィールドスキャナープローブの測定コイルは、プローブシャフトに対して直角に配置されています。これにより、プローブヘッドを組立物に非常に近づけて配置でき、強い結合が得られます。RFS-B 3-2は、測定対象物から直角に出る磁力線を検出します。プローブの側面から入る磁力線は検出されません。RFS-B 3-2はパッシブ近接界プローブです。プローブヘッドをPCボード上で垂直に配置すると、測定コイルが直接表面に置かれます。これにより、大型のオン/オフコントローラのコンポーネント間など、アクセスが困難な場所での測定が可能になります。近接界プローブは筐体電流の減衰があり、電気的にシールドされています。スペクトラムアナライザまたは50 Ω入力のオシロスコープに接続することができます。内部終端抵抗はありません。

テクニカルパラメーター

周波数帯	30 MHz ... 3 GHz
プローブヘッドの寸法	Ø 2 mm
カウンター ：出力	SMA, male, plug
長さ	≈ 55 mm

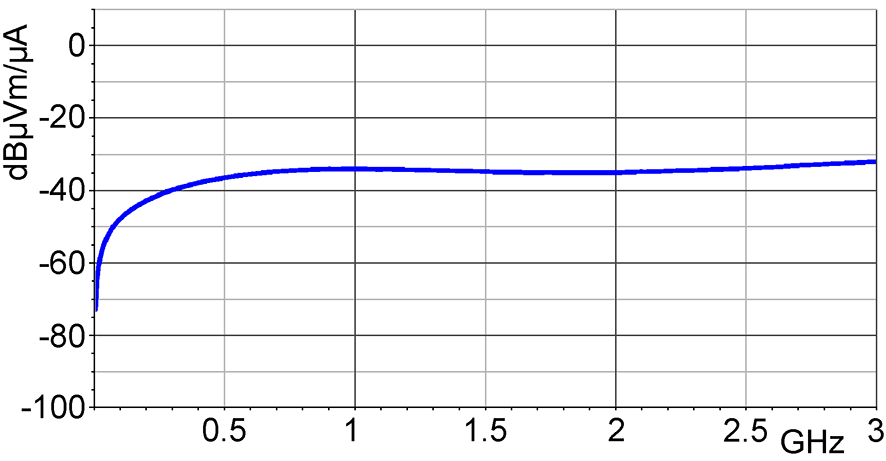

周波数応答

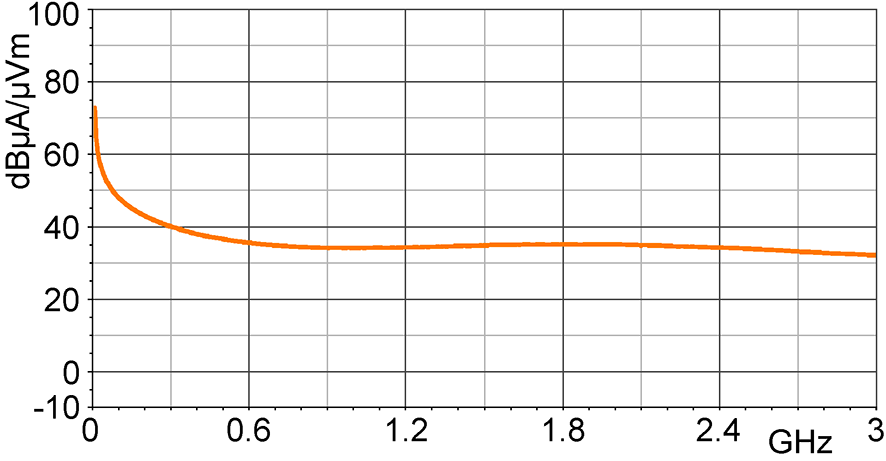

H磁場補正曲線  [dBµA/m] / [dBµV]

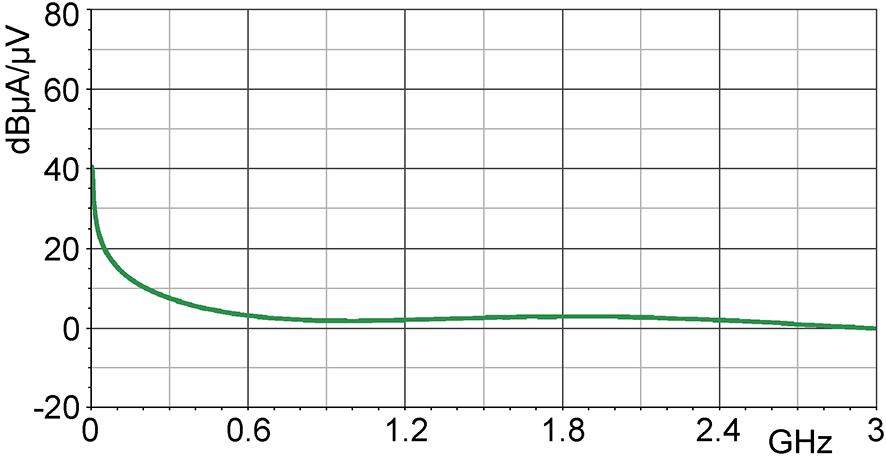

現在の補正曲線 [dBµA] / [dBµV]

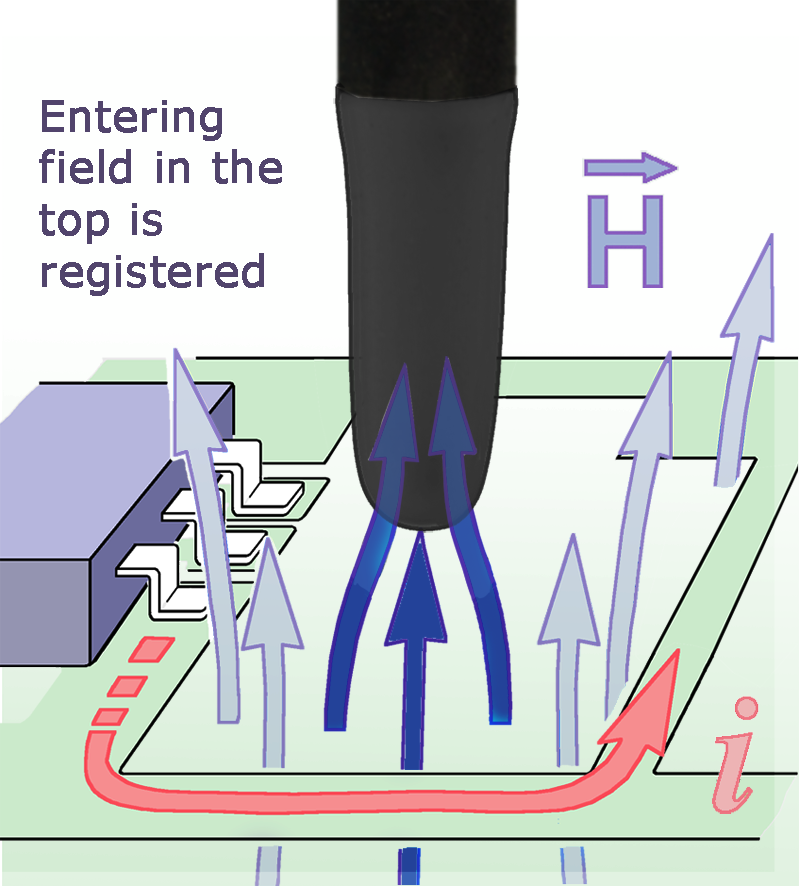

測定の原則
