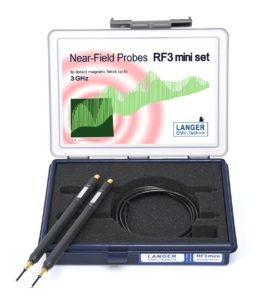

RF3 mini set

近接場プローブ 30 MHz から 3 GHz まで



概要



RF3ミニセットは、開発段階での電子アセンブリの30 MHzから3 GHzの間の磁界を測定するための、1ミリメートル未満の解像度を持つ2つのパッシブ近接プローブで構成されています。プローブには、レイアウトおよびコンポーネント範囲における磁場および干渉電流の詳細な測定のために設計された特別なミニチュアヘッドがあります。近接プローブの特別なガイダンスにより、電子アセンブリ上のフィールドの方向とフィールド分布を検出することができます。近接プローブは小型で持ち運びに便利です。電流減衰シースがあり、そのため電気的にシールドされています。近接プローブは、50 Ωの入力を持つスペクトラムアナライザーまたはオシロスコープに接続できます。内部終端抵抗はありません。20 dBまたは30 dBのプリアンプを使用することをお勧めします。



技術的なパラメーター

周波数帯	30 MHz ... 3 GHz
コネクター	SMB, male, jack
