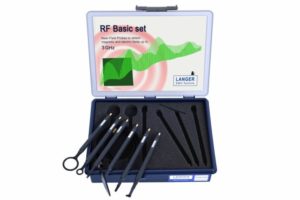

RF基本セット

30 MHzから3 GHzまでの基本的な近接場プローブセット

概要

基本セットの近接場プローブは、30 MHzから3 GHzの周波数範囲で電子機器の開発関連測定のための6つの受動近接場プローブを含んでいます。このセットのさまざまなプローブヘッドは、アセンブリ上のRF放射源の段階的な特定と結合メカニズムの調査を可能にします。アセンブリの放出は、最初にRF-R 400-1およびRF-E 02プローブを使用して、より遠くから決定されます。その後、RF-R 3-2、RF-B 3-2、RF-U 5-2のような高解像度プローブを使用して、磁気干渉源をより正確に特定できます。一方、RF-E 05プローブは電気干渉源に使用されます。近接場プローブを慎重にガイドすることにより、電子アセンブリ上の磁場の方向と分布を特定できます。近接場プローブは、50Ω入力を持つスペクトラムアナライザーまたはオシロスコープに接続されています。ただし、近接場プローブにはインテリジェンスはありません。

技術的なパラメーター

周波数範囲	30 MHz ... 3 GHz
コネクター	SMB, male, jack
重量	400 g
サイズ　 (L x W x H)	(24 x 19.5 x 6) cm
