XRifle リフレクター



八方向から精密にカバー： 5G信号を的確に最適化



XRifleについて

XRifle Reflectorは、8つの標準モデルを備えた固定ビーム反射アレイアンテナで、各モデルは独自の入射および反射角度を持ち、5Gミリ波信号の分布を強化するように設計されています。28 GHzで動作し、障害物や死角によって引き起こされるカバレッジの課題に特に効果的です。
XRifleは、信号到達範囲のカスタマイズを費用対効果の高い方法で可能にし、デッドゾーンを確実にカバーし、ミリ波周波数がその潜在能力を最大限に活用されるようにします。



なぜXRifleなのか？

高度な精度
51×51の素子アレイは、信号のリダイレクションにおいて比類のないコントロールを提供し、複雑な環境においても正確なカバレッジを保証します。



パッシブ効率
XRifleはパッシブ動作のため外部電源が不要で、設置コストとメンテナンスコストを大幅に削減できます。



カスタマイズ可能なカバレッジ
XRifleは、8つの反射角度を調整できるため、ニーズに合わせた信号配信が可能です。



ソリューションの比較

スモールセル リピーター	XRifle リフレクター	RIS
技術の成熟度	中	高 🏆	低
設置コスト	高	低 🏆	中
設置難易度	高	低 🏆	高
運営コスト	高	低 🏆	中
維持コスト	高	低 🏆	高
法規制	高	低 🏆	高

XRifleリフレクターの仕組み

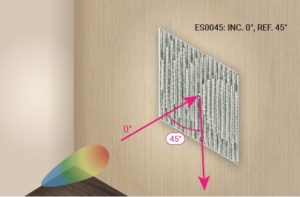

XRifleのユニークな51×51素子アレイは、ミリ波信号の微妙な制御を可能にし、ターゲット信号のホットゾーンとコールドゾーンの作成を容易にします。この高度な機能は、8つのリフレクターのアレイによって補完され、ES0045のように0度の入射角と45度の反射角など、それぞれ入射角と反射角が異なるように構成されています。この設計により、ミリ波信号の正確なリダイレクションが保証され、厳しい環境でもカバレッジを最適化できます。



8つの角度

XRifleリフレクターが提供する一般的に使用される8つの反射角は、ミリ波信号を最も必要とされる場所に再配分することを可能にし、通信事業者やシステムインテグレーターは、カバー範囲を広げ、ミリ波基地局の追加の必要性を減らし、全体コストを削減することができます。

主な特長

特徴	利点
高密度エレメント・アレイ	信号制御とリダイレクションにおいて比類のない精度を実現。
パッシブ動作	外部電源不要、超低設置コスト、ゼロ・メインテナンス。
FR2バンドとの互換性	FR2 n257/n261ネットワークに即座に導入可能。
8種類の標準モデル	費用対効果の高い標準アングルにより、ミリ波信号のカバレッジプランニングを簡素化します。
40 dB ゲイン	ミリ波信号のカバレッジを大幅に拡張。
2メートルから無限の範囲	様々な環境に対応する多様なカバレッジプランニングを提供します。



XRifleの仕様

パラメーター	単位	周波数帯
		ES0015	ES0030	ES0045	ES0060
周波数帯	GHz	26 - 30
入射角	deg	0	0	0	0
反射角	deg	15 ±1	30 ±3	45 ±4	60 ±8
RCS ゲイン @28GHz	dB	75.3	74.9	73.3	69.9
実効ピーク利得 (送信機としての BBox One は、反射体から 2 メートル離れた位置に設置されています。） @28GHz	dB	49.4	49	47.3	44
3 dB ビーム幅 @28GHz	deg	2.0	2.2	2.6	3.8
送信機からの距離	m	> 2 メーター
反射体のサイズ	mm	280 x 280 x 1.6

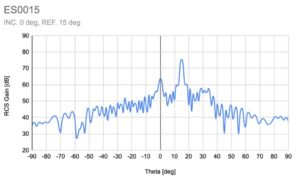

代表的な性能

mmW-CoverageでFR2 ミリ波配信に革命を起こす

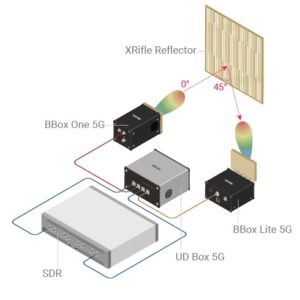

mmW-Coverageは、テストベッドのセットアップでgNBとUEを専門的にエミュレートし、最適なカバレッジのために信号を効率的に再分配します。これにより、基地局展開に伴う複雑さとコストを削減します。mmW-Coverageで、5Gネットワークの実装におけるパフォーマンスとコスト効率の融合を体験してください。
