PCM、TDM、I2S プロトコル検証スイート



Solitonのプロトコル検証ソリューションで時間と費用の節約が可能です



概要

パルス符号変調（PCM）は、アナログ信号をデジタル信号の形で集積回路間で転送するために設計されたシリアル通信プロトコルです。これは、アナログ信号の振幅を一定間隔でサンプリングすることで動作し、波形の重要な詳細を捉えるのに十分な高いサンプリングレートを確保します。時分割多重化（TDM）は、複数の信号が単一のチャンネルを共有できるように、それぞれの信号に固定された順序の中で固有の時間スロットを割り当てる通信プロトコルです。TDMはさまざまなデータストリームのために時間スロットを効率的に分割・割り当てる能力により、複数の信号を干渉なく共有チャンネル上で送信する必要がある状況において有用な技術となります。I2S（Inter-IC Sound）は、集積回路間でデジタルオーディオデータを転送するために設計されたシリアル通信プロトコルです。I2Sは、高品質なオーディオ伝送、正確な同期、効率的なデータ転送、さまざまなデバイスとの互換性などの理由で使用され、デジタルオーディオ通信における好ましい選択肢となっています。製品検証の一環として、製品の相互運用性を確保するために、プロトコル仕様に対する製品の適合性を検証することが重要です。プロトコルや製品の複雑さが増すにつれて、プロトコルインターフェースの検証にかかる時間も増加し、その結果RTM（市場投入までの時間）が短くなります。従来の方法でプロトコル適合性テストを行うには、多くの時間と労力が必要です。SolitonのPCM、TDM、I2S検証スイートは、NIのPXIプラットフォームを使用した既製の検証ツールであり、PCM、TDM、I2Sプロトコルのタイミングおよび電気仕様へのデバイスの準拠性を検証するのに役立ちます。ユーザーによれば、この自動化されたPCM、TDM、I2S検証ソリューションを使用することで、テスト時間／検証時間が数週間から数日に短縮されたといいます。



技術文書

Soliton の PCM、TDM および I2S 検証スイートは、NI の PXI プラットフォームを使用した汎用検証ツールであり、デバイスが PCM、TDM および I2S プロトコルのタイミングおよび電気仕様に準拠しているかを検証するのに役立ちます。以下のコンポーネントが含まれています。

• NI PXIe 657x – PXIeシャーシ構成用のデジタルパターン生成カード
• Soliton PVS インターポーザーボード
• オシロスコープ – 電圧測定用

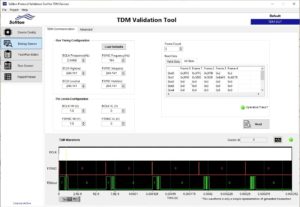

• Soliton TDM & I2S バリデーションスイートソフトウェア（Windows OS対応、Win 10)



NIのPXIe 657xプラットフォームに基づくSoliton PCM、TDMおよびI2S検証スイートのハイレベルアーキテクチャー



ハードウェア

SolitonのPCM、TDM、I2S検証スイートはNI – PXIプラットフォームに基づいており、以下のNI部品構成は検証を実施するために必要なハードウェアを示しています。

• シンプルな構成
• スケーラブルな構成
• 低コストな構成

このソリューションには、信号調整のためにカスタムインターポーザーボードも必要です。

DUTはバーグコネクタを通して接続できます



PCM、TDM、I2S検証スイートの典型的なユーザーベース

• PCM、TDM、I2Sインターフェースを備えたチップのポストシリコン検証
• PCM、TDM、I2Sデバイスを製造する半導体チップメーカー
• PCM、TDM、I2Sインターフェースを備えた製品を製造する製品メーカー
• PCM、TDM、I2S仕様に基づいたテストが必要なオーディオ機器メーカー
