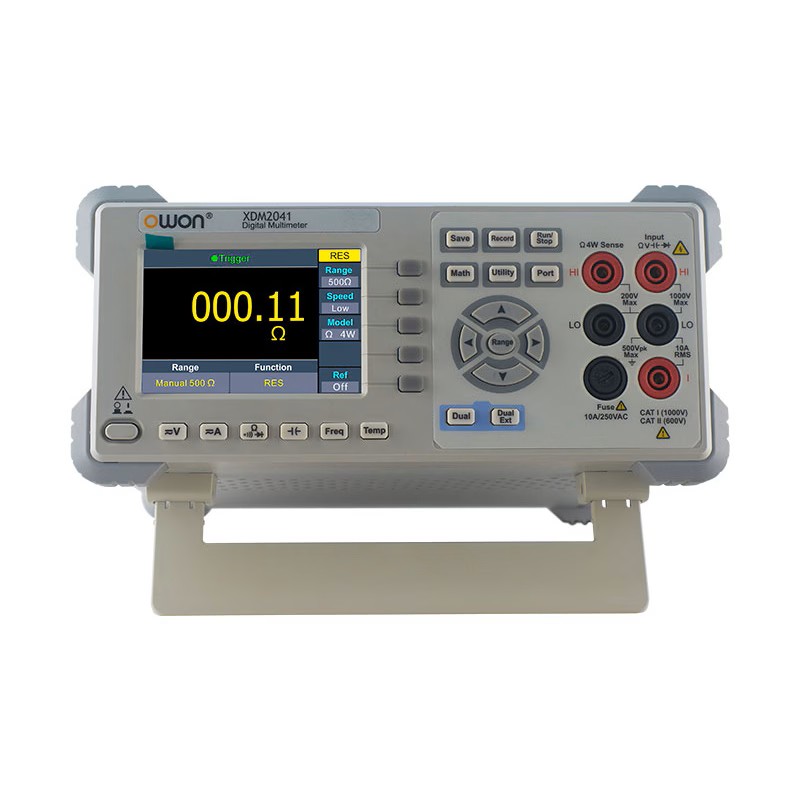

OWON(オウオン) XDM2041シリーズ デジタル・マルチメーター



XDM2041シリーズ デジタル・マルチメーター



・ 分解能： 4 1/2桁（55,000カウント）
・ サンプルレート ： 最高 65サンプル/秒
・ 真のRMS AC電圧/電流測定
・ デュアル・ディスプレイ・モードで２つの測定結果を同時表示
・ データ・ロギング機能： 最大1kポイント
・ インターフェース： RS232

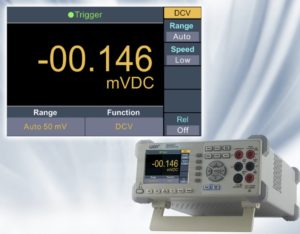

■大画面LCDディスプレイ

LCDディスプレイを備え、操作が容易なショートカットキーで作業効率が向上します。



■機能紹介①

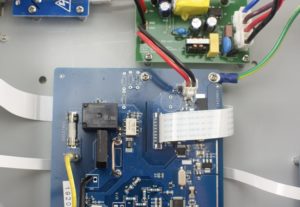

・シンプルな回路／低い故障率／高い信頼性

・沿面距離やクリアランスを大きくして、高い安全性を確保

■機能紹介②

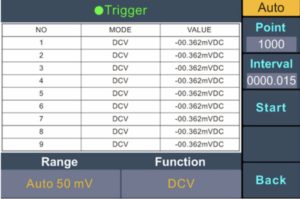

最大1000点のデータを内部メモリに記録できます。

記録間隔は15msから9999sまで設定できます。



■機能紹介③

最大、最小、平均、dBm を算出できます。



■機能紹介④

AC電圧／電流測定のときは周波数も表示できます。



■機能紹介⑤

・4線式抵抗測定



■機能紹介⑥

・温度測定

熱電対用の冷接点補償器を内蔵



仕様

測定レンジ	最小分解能	確度±（読み値の％+LSB）
DC電圧	50.000mV	0.001mV	0.1%+10
	500.00mV	0.01mV	0.025%+5
	5.0000V	0.0001V	0.025%+5
	50.000V	0.001V	0.03%+5
	500.00V	0.01V	0.1%+5
	1000.0V	0.1V	0.1%+5
AC 電圧	500mV-750V	20Hz～45Hz	1% + 30
		45Hz～65Hz	0.5% + 30
		65Hz～1KHz	0.7% + 30
DC 電流	500uA	0.01uA	0.15%+20
	5000uA	0.1uA	0.15%+10
	50mA	0.001mA	0.15%+20
	500mA	0.01mA	0.15%+10
	5A	0.0001A	0.5%+10
	10A	0.001A	0.5%+10
AC 電流	500uA-500mA	/	0.5%+20
	5A-10A	/	1.5%+20
抵抗	500Ω	0.01Ω	0.1%+10
	5KΩ	0.0001KΩ	0.1%+5
	50KΩ	0.001KΩ	0.1%+5
	500KΩ	0.01KΩ	0.1%+5
	5MΩ	0.0001MΩ	0.25%+5
	50MΩ	0.001MΩ	0.1%+10
4線抵抗	500Ω	0.01Ω	0.1%+10
	5KΩ	0.0001KΩ	0.1%+5
	50KΩ	0.001KΩ	0.1%+5
	測定範囲	分解能	確度±（読み値の％+LSB）
周波数	10.000Hz–60MHz	/	±(0.2%+8)
容量	50nF-500uF	/	2.5%+5
	5mF-50mF	/	5%+8
ダイオード	3.0000 V	0.0001V	/
導通	1000 Ω	0.1Ω	/
温度	Kタイプ、PT100
ディスプレイ	55,000カウント
データロギング機能
ロギング期間	15ms-9999s
ロギング長	1,000 ポイント
