MEASALL 真のRMS RFパワーセンサー KC9531B 4GHz



パワーセンサー KC9531B



• 100MHz~4GHz周波数範囲
• 50dBのダイナミックレンジ
• 0.2dBの不確実性（典型的）
• 100ns 最小パルス幅
• 50msの時定数
• 最大20MHzの信号帯域幅
• RMS検出器



KC9531Bは、主に工業用マイクロ波システムの監視のために設計された真のRMS RFパワーセンサーです。マグネトロン管によって生成されるような不安定なRF信号を正確に測定することができます。-20℃から65℃の温度範囲内でのドリフトは0.5dB未満であり、高い信頼性を示し、安定した耐久性のある性能を保証します。KC9531Bには内蔵のRS485とUSBインターフェースがあり、USB接続を使用してPCソフトウェアKCSDIに接続することで、測定を簡単に開始できます。



パラメーター

パラメーター	条件	最小	typ	最大	unit/注
周波数範囲		100		4000	MHz
振幅		-30		20	dBm
不確実性	すべての振幅範囲		0.5	1.5	dB，25℃
	-20~+10dBm		0.2	1.0	dB，25℃
温度ドリフト	-20~65℃		0.5	1.5	dB
長期的な安定性			0.5	1.0	dB/a
データ速度		200			package/s，Limited by RS485
直流 電圧	4PIN Port	3.5		18	V
	USB-TYPE-C	4.5		5.5	V
直流 電流	DC Supply	100		400	mA
	USB Powered		300
RF コネクター		N-type male
RFポートSWR	4GHz		1.2	1.5
寸法	L×W×H	105	60	23.5	mm
重量			220		g

KCSDIソフトウェアを使用した設定画面のスクリーンショット

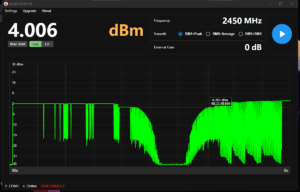

KCSDIソフトウェアによる測定画面のスクリーンショット
