パワーディテクタ

100 MHzから40 GHzの範囲で35 dBのダイナミックレンジを実現

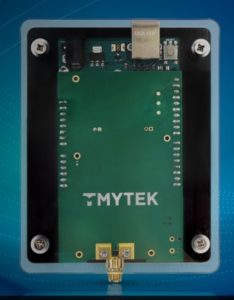

パワーディテクター の紹介

TMYTEKのパワーディテクター、ウルトラワイドバンドパワーディテクターは、100 MHzから40 GHzの範囲で優れた精度を発揮します。35 dBのダイナミックレンジとユーザーフレンドリーなGUIを特長とし、正確な信号パワー測定を実現します。200 MHzから30 GHzまで±1 dBのフラットネスを持ち、多様なRFアプリケーションに最適です。



なぜTMYTEKのパワーディテクターなのか？



超広帯域
100 MHz～40 GHzの広い周波数範囲で動作するため、幅広いRFアプリケーションに対応できます。



卓越した平坦性
200 MHzから30 GHzまで±1 dBのフラットレスポンスを維持し、一貫した測定精度を実現します。



GUI対応
直感的なグラフィカル・ユーザー・インターフェイス（GUI）により、優れたユーザー・エクスペリエンスで使いやすくなっています。



手頃な価格
シンプルな設計により、学校教育、ラボ試験、その他のシナリオに対応しながら、非常に高い費用対効果を実現します。

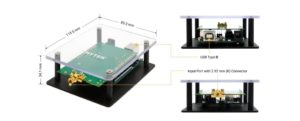

インターフェース

パワーディテクターの仕様

パラメーター	条件	単位	最小値	Typ.	最大値
動作周波数	---	GHz	0.1	---	40
ダイナミックレンジ	---	dB	---	35	---
不確実性	---	dB	±1	---	---
隔離	---	dB	---	15	---
入力インピーダンス	---	Ω	50	---	---
温度範囲	---	℃	-40	---	105
供給電圧	---	V	3.3	---	---
現在の消費	---	mA	---	200	---

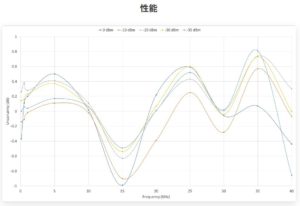

性能

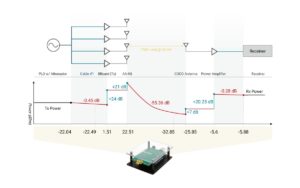

使用例：リンクバジェット実験におけるクイックパワーチェック

通信システムの展開において、パワーディテクターは、リンクバジェットチェーンの各RFパスのパワーをリアルタイムで検証するのに役立ちます。
